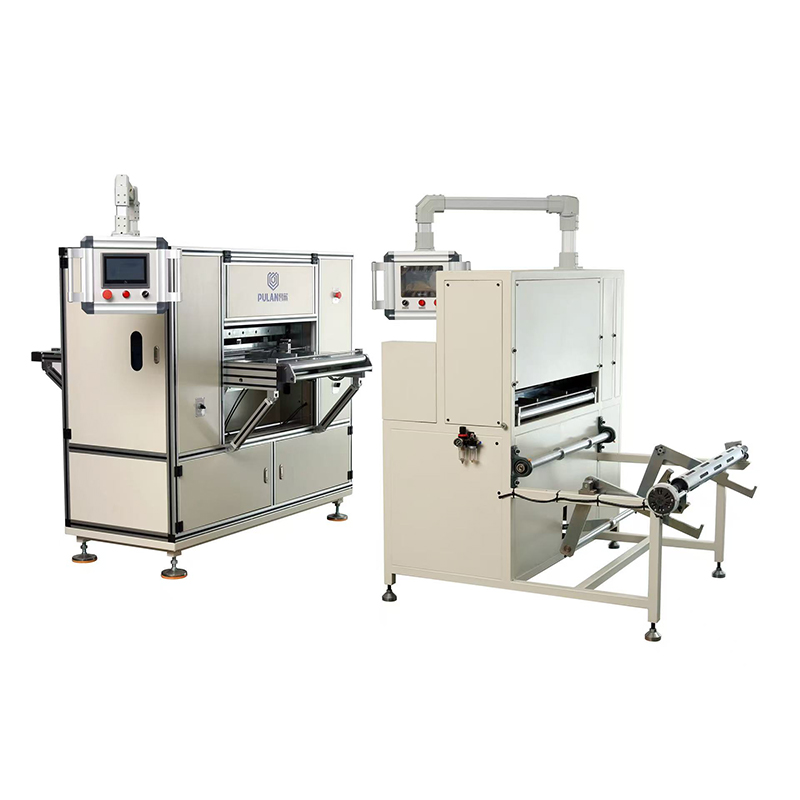

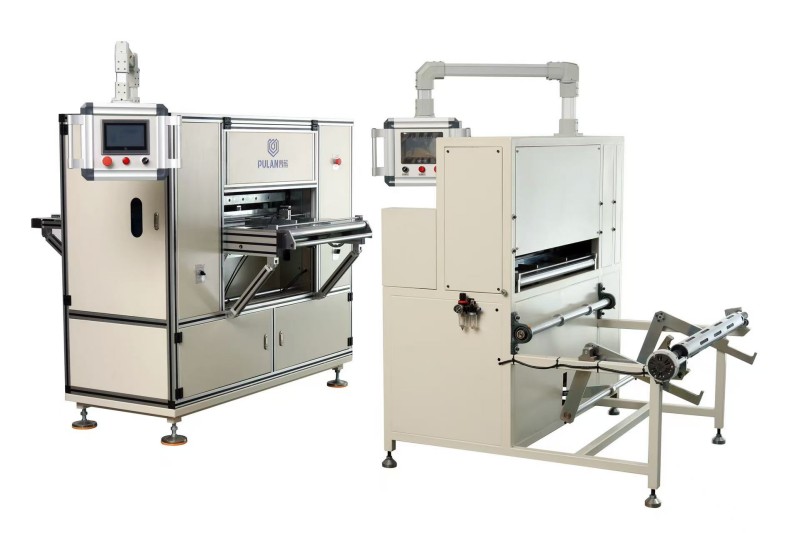

La machine de plissage de papier à couteau CNC entièrement automatique à grande vitesse de Pulan est une machine de plissage de type couteau spécialement conçue pour les éléments filtrants en papier utilisés dans les applications de filtration et de purification. La machine se compose d'une unité de pré-refendage et d'une unité de plissage. Grâce à la technologie de servomoteur, la hauteur de pliage peut être ajustée en continu de 4 à 100 mm. L'angle du couteau pliant peut être ajusté de manière flexible pour prendre en charge des motifs de plis en forme de M, en forme de W et irréguliers. Il est équipé de lames de refendage importées, d'un système de mise en forme chauffant et d'une fonction de comptage de points.
La machine de plissage de papier à couteau CNC entièrement automatique à grande vitesse est une machine de plissage automatique qui utilise des couteaux pliants supérieurs et inférieurs pour se déplacer et se chevaucher alternativement, où la hauteur de chevauchement du couteau détermine la hauteur de pli. La machine se compose d'une unité de pré-refendage (lames de refendage importées + alimentation papier à fréquence variable) et d'une unité de plissage (pliage du couteau servo + mise en forme chauffante + comptage de points).
Il est largement utilisé pour la production en grand volume d'éléments filtrants en papier pour les filtres automobiles, les filtres à air et les filtres de purification, offrant des dimensions de pliage précises et une qualité de plissage stable.
Traitement de plissage d'éléments filtrants en papier pour filtres et équipements de purification de l'air.
Unité de pré-refendage : support d'alimentation, lames de refendage importées, système d'alimentation en papier à fréquence variable, réglage pneumatique de la pression de refendage
Unité de plissage : mécanisme de couteau pliant servo-entraîné, plaques chauffantes supérieure et inférieure (ambiante ~ 220 ℃), dispositif de comptage de points, système de contrôle à écran tactile
Système auxiliaire : composants pneumatiques, système d'arrêt d'urgence, verrouillage du dispositif de sécurité
Le servomoteur entraîne les couteaux pliants supérieurs et inférieurs à se déplacer alternativement. La hauteur de chevauchement entre les deux couteaux détermine la hauteur de pli. Une fois que le média filtrant est pré-refendu à la largeur requise, il entre dans l'unité de plissage pour être plié, suivi d'un pressage à chaud et d'un façonnage à travers les plaques chauffantes. Dans le même temps, le système de marquage par points marque automatiquement en fonction de la quantité de plis prédéfinie.
Alimentation matérielle :
Installez le média filtrant en rouleau sur le support d'alimentation.
Pré-refendage :
Ajustez le rail de guidage, l'espacement des rouleaux d'alimentation en papier, l'espacement des lames de refendage et la pression de coupe en fonction des exigences de production.
Gaufrage (facultatif) :
L'unité d'impression crée des lignes de pliage sur le média filtrant, où le pas de gaufrage est égal à la hauteur du pli.
Plissage:
Réglez la hauteur de pli et le mode de pli (M/W/motif irrégulier) via l'écran tactile. Les couteaux pliants servo ajustent et plient automatiquement le média filtrant.
Comptage de points :
Le système marque automatiquement le nombre prédéfini de plis pour une coupe et une séparation ultérieures.
Mise en forme chauffante :
Les plaques chauffantes supérieure et inférieure appliquent de la chaleur et de la pression pour stabiliser le média filtrant plié.
Sortir:
L'élément filtrant plissé fini est déchargé de la plate-forme arrière.
1. Plissage de type couteau avec réglage continu de la hauteur de pli
La hauteur de pliage peut être librement ajustée de 4 à 100 mm. Le système servo ajuste automatiquement la position de pliage sans remplacer les pièces mécaniques.
2. Prend en charge les motifs de plis irréguliers
La machine peut produire des modèles de type M, de type W et divers modèles de hauteur de pli irréguliers via les paramètres de l'écran tactile.
3. Réglage flexible de l'angle du couteau pliant
L'angle du couteau pliant peut être ajusté en fonction des différentes caractéristiques du média filtrant, réduisant ainsi les dommages matériels pendant le traitement.
4. Lames de refendage importées
Les couteaux à refendre de haute qualité garantissent des bords de coupe lisses et sans bavures. La largeur minimale de refendage peut atteindre 45 mm.
5. Système de mise en forme du chauffage (ambiant ~ 220 ℃)
Les plaques chauffantes stabilisent la structure plissée après le pliage, empêchant ainsi le rebond et la déformation.
6. Fonction de comptage automatique de points
Le système marque en fonction de la quantité de plis prédéfinie, facilitant ainsi la découpe et la séparation ultérieures.
7. Capacité de traitement de grande hauteur de pliage
Lorsque la hauteur de pliage dépasse 35 mm, les rouleaux coulissants à came doivent être remplacés pour augmenter la courbe d'échange des couteaux et assurer un pliage stable.
8. Écran tactile avec interface chinoise et anglaise
Le système de contrôle prend en charge la sélection du mode M/W/irrégulier, le réglage des paramètres et le stockage des recettes.
| Paramètre | Spécification |
| Modèle | PL-AUTO55-800F (4e génération) |
| Vitesse d'alimentation du papier | 0,5 ~ 12 m/min (réglable) |
| Largeur maximale de passage du papier filtre | 800 millimètres |
| Largeur minimale de refendage du papier filtre | 45 mm |
| Largeur pliable maximale | 1050 millimètres |
| Plage de hauteur de pliage | 4 ~ 100 mm (réglable en continu) |
| Vitesse de pliage | 0 ~ 190 plis/min (réglable) |
| Puissance totale du moteur | 7 kW |
| Puissance de chauffage | 8 kW |
| Plage de contrôle de la température | Ambiante ~ 220°C |
| Pression d'alimentation en air | 0,6 MPa |
| Alimentation | 380 V/50 Hz |
| Dimensions de la machine à plier (L × L × H) | 2000 × 1800 × 1800 mm |
| Dimensions de l'unité de pré-refendage | 1400 × 1350 × 1037 mm |
Installez la machine de plissage de papier à couteau CNC entièrement automatique à grande vitesse sur une surface plane avec un dégagement de plus de 1 m des deux côtés et un dégagement de plus de 1,5 m à l'avant et à l'arrière.
Gardez une distance de 0,8 à 1,2 m entre l'unité de pré-refendage et la machine à plier, alignées sur la même ligne centrale.
Utilisez un chariot élévateur de plus de 1 tonne pour le transport.
Connectez-vous à une alimentation 380 V/50 Hz avec mise à la terre indépendante.
Pression d'alimentation en air : 0,6 MPa.
Vérifiez les câbles, le bouton d'arrêt d'urgence et la porte de protection avant l'utilisation (la machine ne peut pas démarrer lorsque la porte est ouverte).
Q1 : Quelles formes de plis spéciales cette machine peut-elle produire ?
R : Il prend en charge les modèles de type M, de type W et divers modèles de hauteur de pli irréguliers, qui peuvent être sélectionnés via le système de contrôle de l'écran tactile.
Q2 : Quels ajustements sont nécessaires lorsque la hauteur de pliage dépasse 35 mm ?
A : Remplacez le rouleau B sur la plaque coulissante à came (deux pièces de chaque côté, quatre pièces au total) pour augmenter la courbe d'échange des couteaux et réduire la vitesse de pliage pour éviter la casse du papier.
Q3 : Comment ajuster les surfaces inégales des extrémités des plis ?
R : Les extrémités inégales sont généralement causées par des couteaux pliants supérieurs et inférieurs non parallèles. Si la surface d'extrémité se déplace vers la gauche, réduisez l'espace du couteau gauche ; s'il se déplace vers la droite, abaissez l'écartement du couteau droit.
Q4 : Comment la profondeur et la hauteur de gaufrage sont-elles ajustées ?
R : Ajustez la profondeur de gaufrage en tournant les volants de réglage fin des deux côtés du couteau de gaufrage supérieur. Le pas de gaufrage est défini via les paramètres du moteur pas à pas de l'écran tactile, le pas de gaufrage étant égal à la hauteur du pli.
Q5 : Que faut-il faire si un bruit anormal se produit pendant le fonctionnement ?
R : Cela est généralement dû à un jeu insuffisant entre les couteaux et les plaques chauffantes, ce qui entraîne le pincement du média filtrant à l'intérieur de la machine. Arrêtez immédiatement la machine et augmentez le jeu pour éviter d'endommager le couteau.
Q6 : Pourquoi les médias filtrants doivent-ils être retirés après chaque quart de travail ?
R : Le retrait du média filtrant restant empêche les résidus d'humidité après le chauffage d'affecter le passage du matériau et les plaques chauffantes.
Approvisionnement direct usine, solutions personnalisées disponibles (hauteur de pli spéciale, plis irréguliers, etc.)
Test d'échantillon gratuit disponible (envoyer du papier filtre pour une production d'essai)
Manuels en anglais et en chinois, schémas électriques et listes de composants pneumatiques inclus
Approvisionnement longue durée en pièces détachées (lames de refente, couteaux pliants, tubes chauffants, etc.)
En tant qu'exportateur professionnel de machine de plissage de papier à couteau CNC à grande vitesse entièrement automatique, Pulan propose des prix directs d'usine, une garantie d'un an et un support technique à long terme. Contactez-nous pour un devis ou une visite d'usine.
