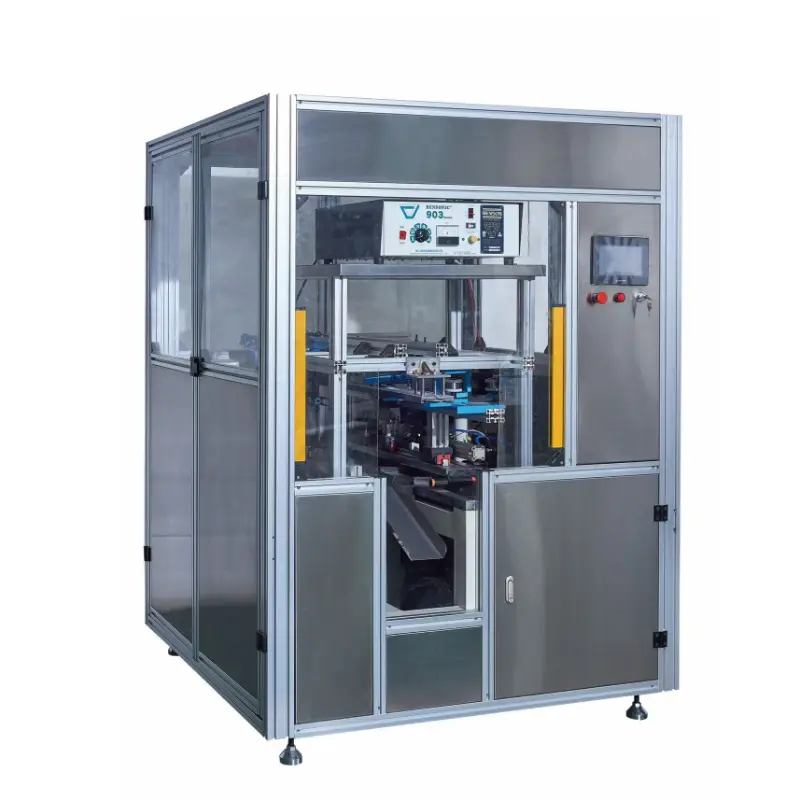

Machine de soudage par ultrasons à élément filtrant entièrement automatique

En tant que fabricant chinois spécialisé d'équipements de production de filtres ECO, Pulan propose une machine de soudage par ultrasons pour éléments filtrants entièrement automatique de haute qualité pour les éléments filtrants. Il dispose d'un contrôle par programme PLC et d'un fonctionnement par écran tactile, avec des processus entièrement automatisés pour l'alimentation, le soudage et le déchargement. Elle bénéficie d'une capacité de production de 4 pièces par minute et d'une hauteur de fonctionnement de 250 mm.

Qu'est-ce qu'une machine de soudage par ultrasons à éléments filtrants entièrement automatique ?

Une machine de soudage par ultrasons pour éléments filtrants entièrement automatique est un système automatisé développé pour le scellement par ultrasons des bords des filtres à air d'habitacle. Il intègre un guide d'alimentation, des cornes de soudage par ultrasons, des cylindres de soudage pneumatiques, un guide de décharge, une unité d'alimentation en bande et un système de contrôle basé sur PLC dans une seule unité de production.

Pendant le fonctionnement, des vibrations ultrasonores à des fréquences extrêmement élevées sont transmises aux surfaces de contact thermoplastiques du filtre. La friction générée au niveau du joint crée une chaleur localisée, provoquant une fonte rapide du matériau. Sous pression contrôlée, les surfaces fondues fusionnent et se solidifient en une liaison moléculaire solide, produisant des soudures dont la résistance est proche de celle du matériau d'origine.

Applications et structure de la machine

Applications : Scellement et soudage par ultrasons des deux bords latéraux des filtres à air d’habitacle.

Principaux composants :

Principe de fonctionnement et processus de production

Principe de fonctionnement :

L'énergie ultrasonique est transmise aux surfaces de contact thermoplastiques du filtre, produisant des vibrations à haute fréquence qui génèrent de la chaleur localisée au niveau de la zone de soudage. Le plastique fond presque instantanément et fond sous pression. Une fois la vibration ultrasonore arrêtée, la pression est maintenue brièvement pour permettre au joint de se solidifier, ce qui donne lieu à une liaison moléculaire durable avec une résistance de soudage proche du matériau d'origine.

Processus de production :

1. Chargement : placez le filtre dans le guide d'alimentation avec le joint vers le haut. Si du ruban d'étanchéité est nécessaire, placez-le entre les surfaces de joint. Alignez le centre du filtre avec le bloc de guidage et insérez le pli suivant dans les rails de guidage supérieur et inférieur.
2. Alimentation : Poussez doucement le filtre vers l'avant jusqu'à ce que le capteur de positionnement infrarouge détecte son arrivée.
3. Positionnement : Le servomoteur entraîne la vis à billes tandis que le cylindre de positionnement se rétracte, déplaçant avec précision le filtre entre les deux têtes de soudage.
4. Soudage par ultrasons : Les cylindres pneumatiques pressent simultanément les deux cornes à ultrasons sur les bords du filtre pour terminer le processus de soudage.
5. Décharge : Le filtre suivant fait avancer le filtre terminé précédent, qui sort par le guide de décharge.
6. Production continue : le cycle se répète automatiquement pour un fonctionnement ininterrompu.

Principales fonctionnalités

1. Soudage par ultrasons sans adhésifs :Le plastique est lié par l'énergie ultrasonique au lieu de la colle thermofusible, offrant un processus respectueux de l'environnement et une résistance de soudure proche du matériau de base.
2. Contrôle PLC entièrement automatique :L'alimentation, le positionnement, le soudage et le déchargement s'effectuent automatiquement, réduisant ainsi le travail manuel tout en maintenant une cadence de production de 4 pièces par minute.
3. Positionnement servo de haute précision :Une vis à billes servo-entraînée positionne avec précision chaque filtre, garantissant une qualité de soudage constante et des résultats reproductibles.
4. Soudage simultané des deux côtés :Deux cornes de soudage par ultrasons fonctionnent en même temps, complétant les deux joints latéraux en un seul cycle pour une productivité plus élevée.
5. Dispositif d'alimentation de bande en option :L'unité d'alimentation en bande peut être installée ou omise selon le processus de fabrication du client sans affecter les performances de soudage.
6. Guide d'alimentation réglable :L'écart du rail de guidage peut être facilement ajusté à l'aide du bouton de commande et du bloc de guidage, permettant à la machine de traiter des filtres de différentes épaisseurs.
7. Fonctionnement de l'écran tactile :L'API et l'interface à écran tactile simplifient le réglage des paramètres tout en fournissant des informations sur l'état et le fonctionnement de la machine en temps réel.
8. Conception de sécurité certifiée CE :Plusieurs modèles sont conformes aux normes CE et incluent une protection d'arrêt d'urgence, des protections de sécurité et une mise à la terre fiable pour un fonctionnement sécurisé.

Paramètres techniques

Précautions d'installation

1. Installez la machine sur un sol plat, propre et bien ventilé, à l'abri de la chaleur excessive et de la poussière.
2. Laissez un espace libre d'au moins 1,5 mètre à l'avant et à l'arrière et 1 mètre de chaque côté.
3. Utilisez un chariot élévateur d'une capacité de levage minimale de 1 tonne pour le transport.
4. Fixez fermement la machine et assurez-vous qu'elle est correctement de niveau.
5. Connectez-vous à une alimentation dédiée de 380 V/50 Hz avec une mise à la terre appropriée.
6. Fournit une alimentation en air comprimé stable de 0,6 MPa.
7. Avant l'utilisation, inspectez le câble d'alimentation, le bouton d'arrêt d'urgence et les portes de protection.

Foire aux questions

Q1 : Que dois-je faire si la soudure est brûlée ou n’est pas assez solide ?

R : La puissance ultrasonique peut ne pas convenir au matériau filtrant actuel. Ajustez la puissance de soudage via l'écran tactile ou le générateur d'ultrasons en fonction du matériau filtrant, tel que le PP ou le tissu non tissé.

Q2 : L’unité d’alimentation en bande est-elle obligatoire ?

R : Non. L’unité d’alimentation en bande est facultative. Si votre processus de production ne nécessite pas de ruban adhésif à l’intérieur du joint, il peut être retiré sans affecter la fonction de soudage par ultrasons.

Q3 : La machine peut-elle traiter des filtres de différentes épaisseurs ?

R : Oui. L'espace du guide d'alimentation peut être ajusté par le bouton de réglage de l'espace et le bloc de guidage, permettant à la machine de s'adapter à différentes épaisseurs de filtre.

Q4 : Quelle est la résistance de la soudure par ultrasons ?

R : Le soudage par ultrasons recolle la structure moléculaire du plastique au niveau du joint, produisant une résistance de soudure proche de celle du matériau d'origine et nettement plus résistante que le collage thermofusible conventionnel.

Informations d'achat

La machine de soudage par ultrasons pour éléments filtrants entièrement automatique est conçue pour le scellement latéral par ultrasons à grand volume des filtres à air d'habitacle. Nous proposons des services de soudage d'échantillons gratuits : envoyez simplement vos échantillons de filtres et nous effectuerons un essai de soudage avant de les renvoyer pour évaluation.

Les commandes en volume sont éligibles à des tarifs préférentiels et les délais de livraison peuvent être confirmés auprès de notre équipe commerciale. Des machines personnalisées avec différentes hauteurs de travail ou des exigences de soudage particulières sont également disponibles. Chaque machine est fournie avec des manuels d'utilisation en chinois et en anglais, des schémas électriques et une liste de pièces pneumatiques.

En tant que fabricant et exportateur professionnel d'équipements de soudage de filtres, Pulan propose des prix directs usine, une garantie d'un an et un support de pièces de rechange à long terme, y compris des cornes de soudage par ultrasons et des composants d'étanchéité pneumatiques. Contactez-nous dès aujourd'hui pour un devis ou organisez une visite à notre usine.
