Pulan est l'un des principaux fabricants, fournisseurs et exportateurs chinois de machines de plissage de matériaux composites entièrement automatiques. La machine est dotée d'un chargement pneumatique pour réduire l'intensité du travail, tandis que l'interface à écran tactile bilingue chinois-anglais prend en charge les réglages numériques de la hauteur des plis et le stockage des paramètres. En tant que fournisseur direct d'usine, nous proposons des tarifs directs d'usine, une garantie d'un an, des tests d'échantillons gratuits, une assistance à long terme en matière de pièces de rechange et des solutions personnalisées pour les commandes groupées.

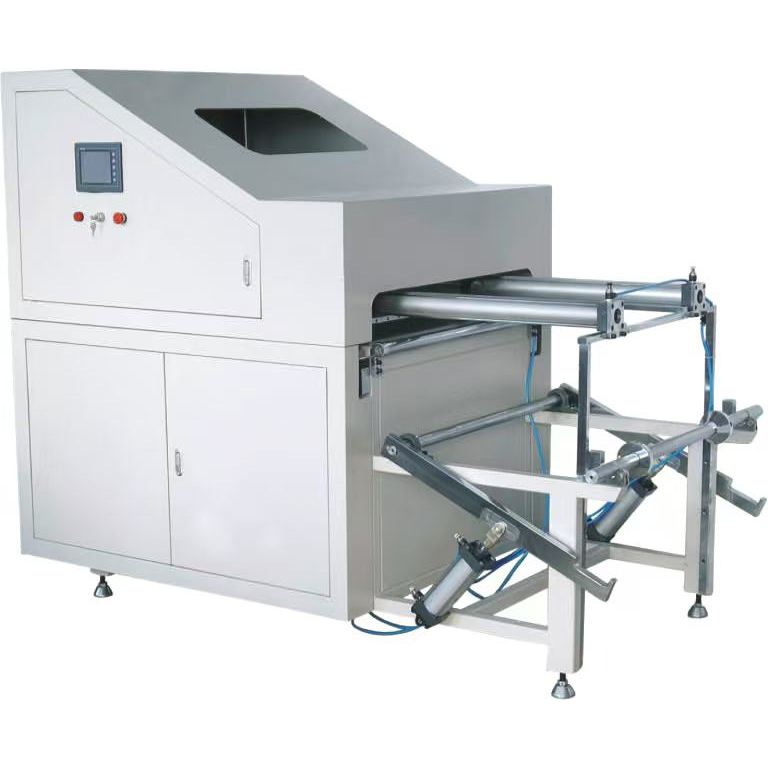

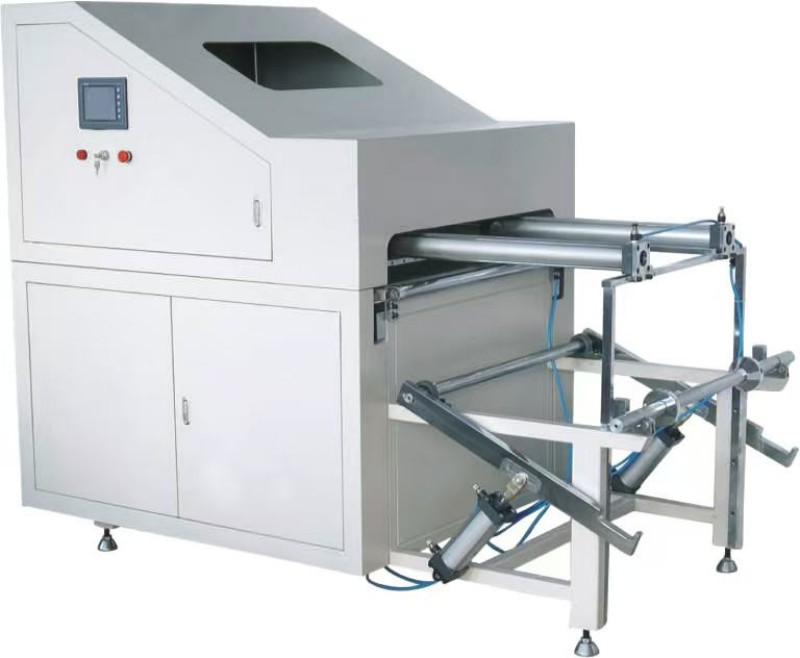

La machine de plissage de matériaux composites entièrement automatique est un système de plissage automatisé qui forme un média filtrant composite en comprimant le matériau entre les lames de plissage avant et arrière. La machine se compose d'un système de chargement pneumatique, d'un support de déroulement, d'un ensemble de lames avant et d'un ensemble de lames arrière.
Pendant le fonctionnement, la lame arrière maintient un côté du média filtrant tandis que la lame avant descend et pousse le matériau vers la lame arrière. L'action de compression crée des plis à la hauteur prédéfinie. Cette machine est idéale pour la production en série de médias filtrants composites à grands plis utilisés dans les applications de filtration grossière et moyenne.
La machine est spécialement conçue pour le contrecollage :
Treillis métallique utilisé dans les filtres à air à efficacité grossière et moyenne
Média filtrant non tissé utilisé dans les filtres à air à efficacité grossière et moyenne
Système de chargement pneumatique : cylindre de chargement, bras oscillant de chargement, arbre à papier et support de cône
Rack de déroulement : sièges de roulement et galets tendeurs
Ensemble de lame avant : lame avant, vérin de poussée de lame avant et vérin de levage
Ensemble de lame arrière : lame arrière, vérin de levage et tiges de guidage
Système de contrôle : écran tactile chinois-anglais, bouton d'arrêt d'urgence et interrupteur d'alimentation
Composants auxiliaires : unité de préparation d'air, électrovannes et contrôleur de vitesse
Interrupteur d'alimentation principal
La lame arrière appuie sur un côté du média filtrant composite tandis que la lame avant s'abaisse sur le matériau. Le cylindre de lame avant entraîne ensuite la lame avant vers la lame arrière. Sous la force de compression générée entre les deux lames, le média filtrant est plissé à la hauteur prédéfinie.
Chargement du matériel
Insérez l'arbre à travers le rouleau de média filtrant et fixez-le avec les supports de cône.
Le cylindre de chargement entraîne le bras oscillant pour placer l'arbre sur les supports de roulement.
Filetage du matériau
Tirez le bord avant du média filtrant vers le haut à travers les rouleaux tendeurs et placez-le sous la lame arrière.
Serrage du matériau
Le cylindre de lame arrière abaisse la lame arrière pour retenir le matériau.
Le vérin de levage de la lame avant abaisse la lame avant sur le support.
Plissage
Le cylindre de poussée de la lame avant déplace la lame avant vers la lame arrière.
Le matériau composite est comprimé à la hauteur de pli prédéfinie.
Cycle de retour
La lame avant se rétracte et se soulève.
La lame arrière se lève pour effectuer un cycle de plissage.
Production continue
Le média filtrant avance automatiquement pour le prochain cycle de plissage.
1. Plissage de compression des lames avant et arrière pour les grandes hauteurs de plis
La machine de plissage de matériaux composites entièrement automatique prend en charge des hauteurs de plis de 20 mm à 300 mm. L'écran tactile ajuste automatiquement la course de la lame en fonction de la hauteur de pli prédéfinie, ce qui le rend idéal pour la production de médias filtrants à grands plis.
2. Système de chargement pneumatique
Le bras de chargement pneumatique place automatiquement les rouleaux de média filtrant lourds sur le support de déroulement, réduisant ainsi considérablement le travail manuel.
3. Hauteur de pli précise et extrémités de pli lisses
Les réglages numériques de la hauteur des plis permettent au système de s'adapter automatiquement à la course du cylindre, garantissant ainsi des dimensions de pli constantes et des bords de pli lisses.
4. Conception mécatronique compacte
Avec des dimensions de 2030 × 1120 × 1620 mm, la machine présente un encombrement compact tout en conservant un haut niveau d'automatisation.
5. Interface tactile conviviale
L'écran tactile bilingue prend en charge les réglages de la hauteur des plis, les réglages des paramètres de retard, la surveillance de la production, le stockage des recettes et le comptage de la production.
6. Système de contrôle pneumatique fiable
Équipé d'unités de préparation d'air, d'électrovannes, de régulateurs de pression et de vérins pneumatiques pour un fonctionnement stable et fiable.
7. Large compatibilité matérielle
Convient à divers médias filtrants composites, notamment :
Tissu non tissé + composites en treillis métallique
Tissu non tissé + composites de charbon actif
Autres médias filtrants à efficacité grossière et moyenne
Diamètre maximum du rouleau de matériau : 600 mm
Largeur maximale du produit : 700 mm
8. Entretien facile
L'entretien de routine implique le nettoyage des débris, la lubrification des chaînes et des pièces mobiles, ainsi que la vérification périodique des fixations et des joints de cylindre.
| Paramètre | Spécification |
| Modèle | PLZD-700 |
| Capacité de production | 3 minutes/minute |
| Hauteur de pliage du produit | 20 – 300 mm (réglable) |
| Largeur du produit | ≤ 700 millimètres |
| Diamètre du rouleau de matériau | ≤ 600 millimètres |
| Puissance du moteur | 0,75 kW |
| Pression d'alimentation en air | 0,6 MPa |
| Alimentation | 220 V/50 Hz |
| Dimensions hors tout (L × L × H) | 2030 × 1120 × 1620 mm |
Installez la machine de plissage de matériaux composites entièrement automatique sur un sol plat, propre et bien ventilé, à l'abri de la poussière et de la chaleur excessives.
Maintenez un espace libre d'au moins 1 mètre sur le côté droit et de 1,5 mètre sur les côtés avant, arrière et gauche.
Utilisez un chariot élévateur d'une capacité de levage minimale de 1 tonne pour le transport.
Sécurisez la machine et assurez-vous d’un bon nivellement.
Connectez-vous à une alimentation dédiée 220 V/50 Hz avec une mise à la terre appropriée.
Fournir de l'air comprimé à 0,6 MPa.
Avant l'utilisation, inspectez les câbles, les boutons d'arrêt d'urgence et les protections de sécurité.
Q1 : Que dois-je faire si la hauteur réelle du pli ne correspond pas au réglage ?
R : Vérifiez le réglage de la hauteur du pli sur l'écran tactile et vérifiez si la course du cylindre de la lame avant correspond à la valeur configurée. Le mode manuel peut être utilisé pour les tests. Si des écarts persistent, ajustez la limite de course du cylindre ou inspectez la stabilité de la pression atmosphérique.
Q2 : Pourquoi le cylindre de chargement ne fonctionne-t-il pas ?
R : Les causes possibles incluent :
Électrovanne endommagée
Vérin pneumatique défectueux
Pression atmosphérique insuffisante
Alimentation en air non connectée
Inspectez et corrigez le problème correspondant.
Q3 : Pourquoi le média filtrant dérive-t-il ou produit-il des bords plissés inégaux ?
R : Assurez-vous que le matériau avance en douceur entre les rouleaux tendeurs et les ensembles de lames. Vérifiez que les surfaces avant et arrière de la lame restent parallèles et exemptes d'usure. Vérifiez également l’alignement des rails de guidage et les dispositifs de centrage.
Q4 : Quels matériaux cette machine peut-elle traiter ?
R : La machine de plissage de matériaux composites entièrement automatique convient aux médias filtrants composites utilisés dans les filtres à efficacité grossière et moyenne, notamment :
Composites de tissus non tissés et de treillis métalliques
Tissu non tissé et composites de charbon actif
Autres matériaux de filtration composites
Il est particulièrement adapté aux produits à grande hauteur de plis allant de 20 mm à 300 mm.
