En tant que fabricant professionnel en Chine, Pulan souhaite vous fournir une machine de collage de filtre à air d'habitacle semi-automatique de haute qualité, qui prend en charge les modes de fonctionnement à pédale et automatique. Des paramètres tels que la longueur de la colle et la vitesse de travail peuvent être ajustés via l'écran tactile. Après le collage, l'élément filtrant est moins susceptible de se déformer sous une pression d'air élevée. Les plis maintiennent des espaces appropriés, ce qui entraîne une résistance moindre et une efficacité de filtration plus élevée. En tant que fabricant professionnel de machines de collage latéral, nous fournissons des services d’approvisionnement direct et de personnalisation en usine. Bienvenue pour passer des commandes groupées.
Une ligne de production de plissage de papier à couteau CNC entièrement automatique de 600 est un système automatisé de plissage de médias filtrants conçu pour la production de filtres et d'éléments de purification de l'air. La ligne se compose d'une unité de pré-refendage, d'une unité de plissage et d'un système d'impression en option. Grâce à un fonctionnement asservi et à une technologie de formage thermique, la machine coupe avec précision, plisse en continu et thermofixe les supports en rouleaux pour obtenir des structures plissées uniformes. Il permet des hauteurs de plis réglables, des dimensions précises, un comptage automatique et une production continue pour une fabrication efficace des éléments filtrants.

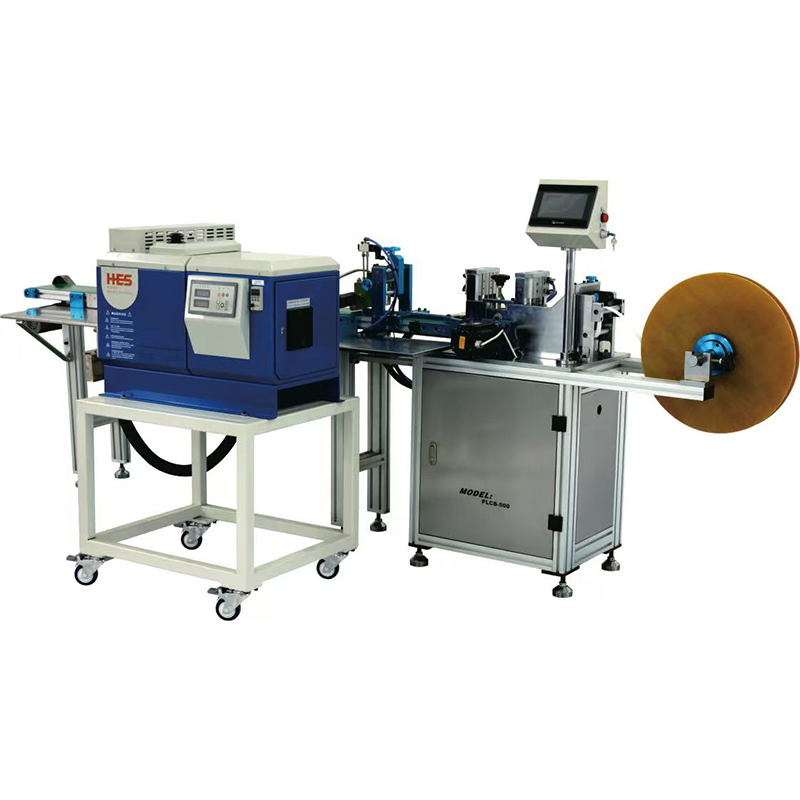

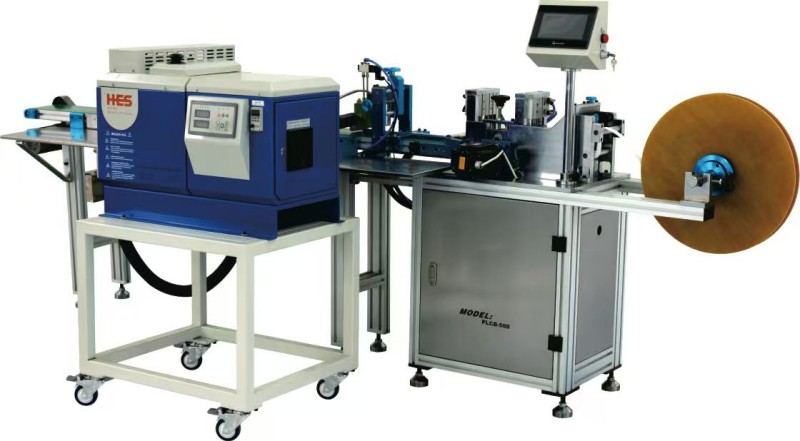

La machine de collage de filtre à air d'habitacle semi-automatique est une machine de revêtement adhésif semi-automatique conçue pour coller un tissu non tissé en forme de bande sur les deux côtés des éléments de filtre à air d'habitacle.
Il se compose de trois parties principales : un système de tête de distribution de colle, un système de transport (rouleaux de transport + courroie plate) et une machine à colle thermofusible.
Pendant le fonctionnement, le tissu non tissé est entraîné vers l'avant par les rouleaux du convoyeur. Lorsque le capteur détecte l'approche du tissu non tissé, la tête de distribution de colle commence automatiquement à appliquer l'adhésif et s'arrête après le passage du tissu. L'opérateur retire ensuite le non-tissé collé et le fixe manuellement sur les bords latéraux de l'élément filtrant.
Cette machine empêche efficacement tout contact excessif entre les plis du filtre sous une pression d'air élevée, réduisant ainsi la résistance de l'air tout en améliorant la résistance à la déformation et les performances globales de l'élément filtrant.
Application et collage d'un tissu non tissé en forme de bande des deux côtés des éléments du filtre à air pour éviter la déformation, maintenir l'espacement des plis et garantir l'efficacité de la filtration.
Système de tête de distribution de colle :
Buse à colle (déplacement gauche/droite et réglage en hauteur), capteur, électrovanne
Système de transport :
Table de travail avant (avec barre de guidage), rouleaux de convoyeur supérieur et inférieur, tapis plat, moteur de convoyeur
Machine adhésive thermofusible :
Capacité de 10 kg, puissance de chauffage de 4 kW, contrôle de température réglable
Système de contrôle :
Écran tactile (chinois et anglais), interrupteur à pédale, contrôleur de vitesse, interrupteur d'alimentation, bouton d'arrêt d'urgence
Le non-tissé est transporté par des rouleaux convoyeurs et passe sous la tête de distribution de colle. Lorsque le capteur détecte le tissu, il déclenche une distribution automatique de colle. Après le passage du tissu, la colle s'arrête automatiquement.
Le tissu non tissé collé est ensuite retiré manuellement et aligné sur les deux bords latéraux de l'élément filtrant. La bande collée aide à maintenir l'espacement des plis dans des conditions de haute pression, réduisant ainsi la résistance et améliorant les performances de filtration.
1. Préparation
Allumez la machine à colle thermofusible et préchauffez à la température réglée (environ 15 à 20 minutes) jusqu'à ce que la colle soit complètement fondue.
2. Ajustement
Ajustez l'espacement des barres de guidage sur la table de travail avant en fonction de la largeur du tissu non tissé (légèrement plus large que la largeur du tissu). Ajustez l’espace des rouleaux du convoyeur supérieur et inférieur pour assurer une alimentation fluide sans déviation.
3. Chargement
Placez le rouleau de tissu non tissé sur le support d'alimentation et faites passer le tissu à travers les rouleaux du convoyeur jusqu'à la bande plate.
4. Sélection des modes
Sélectionnez le mode pédale (cycle unique) ou le mode automatique (fonctionnement continu) via l'écran tactile. Définissez des paramètres tels que la longueur de la colle et la longueur du matériau.
5. Fonctionnement
Appuyez sur la pédale (ou démarrez le fonctionnement automatique). Le tissu non tissé avance et le capteur contrôle la distribution et l'arrêt automatiques de la colle.
6. Liaison
Retirez le tissu non tissé collé et fixez-le manuellement des deux côtés de l'élément filtrant.
7. Répéter la production
Insérez la section suivante de tissu non tissé et répétez le cycle de production.
1. Conception semi-automatique, fonctionnement flexible
Prend en charge le mode pédale (cycle unique) et le mode automatique (cycle continu). Les opérateurs peuvent changer de mode en fonction des exigences de production, ce qui le rend adapté à la production de petits et moyens lots ou aux lignes de production assistées manuellement.
2. Distribution de colle contrôlée par capteur, réduisant les déchets
La machine distribue automatiquement de la colle lorsque le tissu non tissé s'approche de la buse de colle et s'arrête après le passage, garantissant une position de liaison précise et économisant de l'adhésif thermofusible.
3. Prévenir la réduction des performances du filtre
La bande non tissée collée fournit un support à l'élément filtrant, empêchant les plis du papier filtre de se fermer sous la pression. Cela permet de réduire la résistance et de prolonger la durée de vie du filtre.
4. Position réglable de la buse de colle
La buse de colle peut se déplacer à gauche et à droite grâce à un volant et peut également être ajustée verticalement, permettant une adaptation aux différentes largeurs de non-tissé et spécifications de filtre.
5. Interface homme-machine à écran tactile
L'écran tactile permet un réglage facile de la longueur de la colle, de la longueur du matériau, du mode de fonctionnement, de la fréquence du moteur pas à pas, de l'équivalent d'impulsion et d'autres paramètres. Il prend en charge jusqu'à trois longueurs d'impression/collage différentes.
6. Système adhésif thermofusible de grande capacité (10 kg)
Le grand réservoir de colle réduit la fréquence de remplissage de colle. Le système de chauffage de 4 kW assure un chauffage rapide et un contrôle stable de la température pour une production continue.
7. Structure compacte, gain de place
La taille principale de la machine est de 3 000 × 620 × 1 285 mm, adaptée à une intégration dans des lignes de production de filtres ou à une utilisation comme poste de travail indépendant.
8. Entretien facile
L'entretien quotidien nécessite uniquement d'enlever les résidus de colle et de lubrifier la chaîne de transmission. L'unité triple pneumatique doit être vidangée et lubrifiée régulièrement.
| Paramètre | Spécification |
| Modèle | PLLG-1 |
| Capacité de production | Env. 10 pièces/min |
| Longueur maximale de la pièce | ≤ 500 millimètres |
| Puissance du moteur principal | 0,55 kW |
| Capacité du réservoir d’adhésif thermofusible | 10 kg |
| Pouvoir adhésif thermofusible | 4 kW |
| Pression d'alimentation en air | 0,6 MPa |
| Alimentation | 380 V/50 Hz |
| Dimensions de la machine principale (L × L × H) | 3000 × 620 × 1285 mm |
| Dimensions de l'unité adhésive | 600 × 780 × 1325 mm |
Installez la machine sur un sol plat, propre et bien ventilé, en évitant les environnements poussiéreux à haute température.
Gardez une distance ≥ 1 mètre par rapport aux murs du côté droit et à l'arrière, et ≥ 1,5 mètre du côté gauche et de l'avant.
Utilisez un chariot élévateur d'une capacité supérieure à 1 tonne pour le transport.
Fixez la machine et calibrez le niveau horizontal.
Alimentation : 380V/50Hz avec mise à la terre indépendante.
Pression d'alimentation en air : 0,6 MPa.
Vérifiez les câbles, les boutons d'arrêt d'urgence et les portes de protection de sécurité avant toute utilisation.
Q1 : Comment puis-je empêcher la déviation du tissu non tissé pendant l’alimentation ?
UN:
① Ajustez l'espacement des barres de guidage de la table de travail avant (légèrement plus large que la largeur du tissu) et maintenez-la perpendiculaire aux rouleaux du convoyeur.
② Ajustez l'espacement des rouleaux du convoyeur supérieur et inférieur pour garantir un dégagement uniforme des deux côtés, permettant une alimentation en douceur sans glisser.
Q2 : Pourquoi le pistolet à colle ne distribue-t-il pas d'adhésif ?
R : Raisons possibles :
① Pas de colle à l'intérieur de la machine à colle thermofusible ou température non atteinte → Ajoutez de la colle et attendez que le préchauffage soit terminé.
② Alimentation en air du pistolet à colle non ouverte → Vérifier le circuit d'air.
③ Panne de la machine à colle thermofusible → Réparer ou remplacer les composants.
Q3 : La machine peut-elle lier des éléments filtrants de différentes longueurs ?
R : Oui. La longueur maximale de la pièce est ≤500 mm. Différentes spécifications peuvent être traitées en définissant les paramètres de longueur de colle et de longueur de matériau via l'écran tactile.
Q4 : Comment puis-je empêcher la colle thermofusible de coller à la machine pendant le réglage ?
R : Pendant les tests de colle, placez toujours du papier filtre usagé sous la sortie de la buse de colle pour empêcher l'adhésif de couler sur la bande transporteuse ou la table de travail.
Cet équipement est une machine de collage de filtre à air de cabine semi-automatique, adaptée à la production de petits et moyens lots ou à la production assistée manuellement de bandes de liaison de tissus non tissés pour les éléments de filtre à air.
Des tests d'échantillons gratuits sont disponibles (envoyez votre tissu non tissé et vos éléments filtrants, nous effectuerons un essai de liaison et renverrons des échantillons pour inspection).
Les commandes groupées sont éligibles à des réductions. Veuillez contacter notre équipe commerciale pour connaître le délai de livraison.
Des solutions personnalisées sont disponibles pour les pièces plus longues (>500 mm) ou les largeurs de bandes spéciales.
La machine est fournie avec des manuels chinois + anglais, des schémas électriques et des listes de composants pneumatiques.
