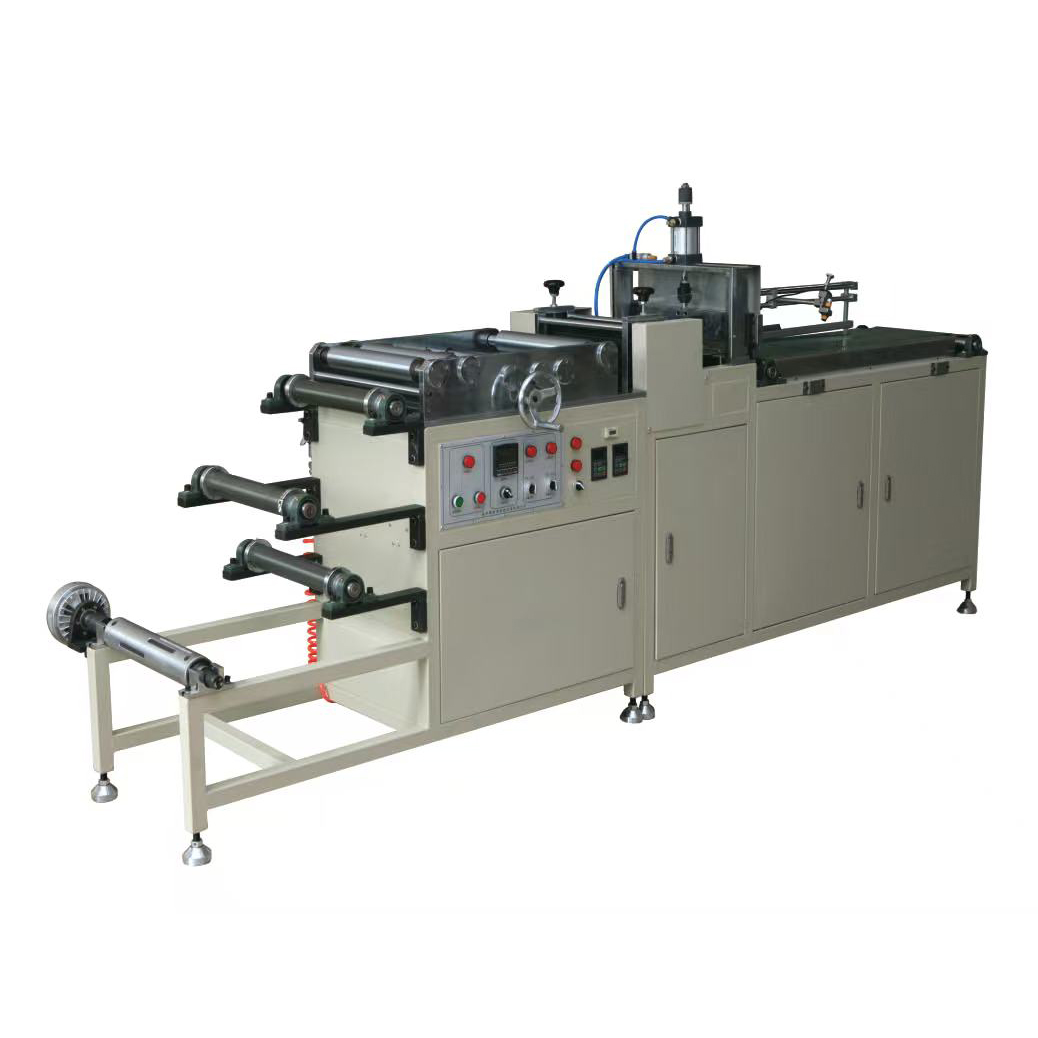

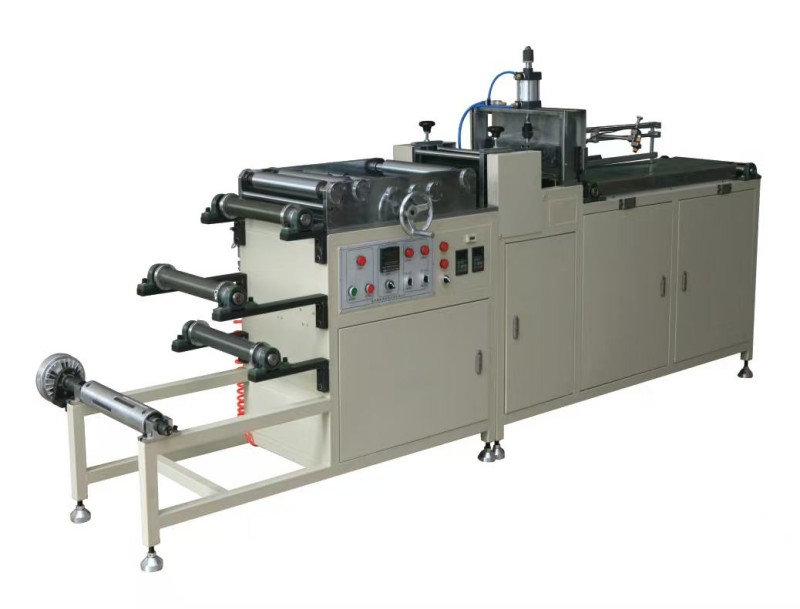

La machine à onduler avec filtre Hepa séparé de qualité de l'usine Pulan pour le papier ou l'aluminium est spécialement conçue pour la production de papier d'aluminium ondulé (ou de papier) dans des filtres HEPA de type séparateur. Il intègre le pliage automatique des bords, le gaufrage des ondulations, la découpe à longueur fixe et la collecte des produits dans une seule machine. La largeur maximale de la feuille d'aluminium est de 350 mm, le diamètre du rouleau ≤ 1 000 mm et l'efficacité de la production atteint 20 feuilles/min (pour une longueur de 500 mm). Le système de pliage des bords à rouleaux en six étapes protège les bords du papier d'aluminium contre les dommages ; des rouleaux ondulés de précision assurent une ondulation plate et symétrique ; le contrôle du capteur photoélectrique permet une longueur de coupe précise ; la collecte automatique réduit la manipulation manuelle.
La machine à onduler à filtre Hepa séparé pour le papier ou l'aluminium est une machine entièrement automatique qui traite le papier d'aluminium ou le papier par pliage des bords, gaufrage des ondulations, découpe à longueur fixe et collecte automatique. Il se compose d'un système d'alimentation en matériaux, d'une unité de pliage des bords, d'une unité d'ondulation, d'une unité de découpe et d'une unité de collecte des produits.
La machine est conçue pour la production en série de feuilles d'aluminium ondulées utilisées dans les filtres HEPA de type séparateur. La hauteur et le pas de l'ondulation peuvent être personnalisés selon les exigences du client. La surface de coupe est lisse et propre sans bavures.
Formation d'ondulations de papier d'aluminium ou de papier utilisé dans les filtres HEPA de type séparateur.
Unité d'alimentation en matériaux :
Comprend un arbre d'alimentation, des supports de cônes, des rouleaux tendeurs et des anneaux de positionnement.
Unité de pliage des bords :
Équipé de rouleaux à six étages et de gabarits de pliage de bords remplaçables pour former des bords en feuille d'aluminium.
Unité d'ondulation :
Comprend des rouleaux onduleux supérieur et inférieur, un volant de réglage de l'écart et des engrenages de transmission.
Unité de coupe :
Comprend une lame de coupe supérieure, une lame de coupe inférieure, un cylindre de coupe et un capteur photoélectrique.
Unité de collecte des produits :
Comprend un cylindre collecteur, un mécanisme de poussée et un système de commande photoélectrique.
Composants auxiliaires :
Contrôleur de vitesse du moteur, unité triple pneumatique, interrupteur d'arrêt d'urgence et capot de protection de sécurité.
La feuille d'aluminium passe à travers des rouleaux à six étages pour un pliage progressif des bords, puis entre dans les rouleaux onduleux supérieur et inférieur pour former une ondulation uniforme. Le capteur photoélectrique détecte la longueur d'alimentation et active automatiquement la lame de coupe. Enfin, le système de collecte organise et collecte automatiquement les tôles ondulées finies.
Chargement du matériel :
Installez le rouleau de papier d'aluminium sur l'arbre d'alimentation et fixez-le avec des supports de cônes.
Alimentation matérielle :
Passez la feuille d'aluminium à travers les rouleaux tendeurs et ajustez les anneaux de positionnement en fonction de la largeur du matériau pour éviter toute déviation.
Pliage des bords :
La feuille d'aluminium passe à travers des rouleaux à six étages. Remplacez le gabarit de pliage en fonction de la largeur de bord requise et ajustez les rouleaux pour former le bord.
Formation d'ondulation :
La feuille d'aluminium pliée entre dans les rouleaux onduleurs. Ajustez l’écartement des rouleaux pour créer la hauteur et le pas d’ondulation requis.
Coupe:
Le capteur photoélectrique détecte la longueur prédéfinie et active automatiquement le mécanisme de coupe.
Collection:
Les tôles ondulées finies sont automatiquement poussées et empilées par le système de collecte.
1. Le pliage automatique des bords protège les bords du papier d'aluminium.
Le système de rouleaux en six étapes forme progressivement le bord, combiné à des gabarits pliants remplaçables, garantissant que le bord de la feuille d'aluminium reste stable et moins susceptible d'être endommagé lors de l'assemblage du filtre.
2. Formation d'ondulations plates et symétriques
Les rouleaux ondulés supérieurs et inférieurs de précision créent une ondulation uniforme et symétrique. L'ondulation formée a une bonne stabilité et n'est pas facile à déformer.
3. Contrôle de coupe photoélectrique pour une longueur précise
Le capteur photoélectrique détecte la longueur d'alimentation du papier d'aluminium et déclenche automatiquement la coupe lorsque la valeur prédéfinie est atteinte. La surface de coupe est lisse et sans bavure.
4. Collecte automatique des produits
Les tôles ondulées finies sont automatiquement poussées et empilées par le système de collecte, réduisant ainsi les besoins en main-d'œuvre et améliorant l'efficacité de la production.
5. Spécifications d'ondulation personnalisées
Les rouleaux ondulés peuvent être personnalisés en fonction des exigences du client en matière de hauteur et de pas d'ondulation, répondant ainsi aux différentes exigences de séparateur des filtres HEPA.
6. Réglage continu de la vitesse
Le contrôleur de vitesse du moteur permet un réglage flexible de la vitesse de production, adapté à différents matériaux et épaisseurs, notamment le papier d'aluminium et le papier.
7. Remplacement rapide des gabarits de pliage des bords
Le gabarit pliable peut être remplacé rapidement en desserrant les boulons de fixation, ce qui rend le réglage pratique pour différentes largeurs de bord.
8. Écart de lame de coupe réglable et entretien facile
L'écartement des lames de coupe supérieure et inférieure peut être ajusté avec précision grâce à des boulons de réglage, permettant une correction rapide lorsque la qualité de coupe doit être améliorée.
| Paramètre | Spécification |
| Modèle | PLWL-350 |
| Vitesse de fonctionnement | Réglable en continu |
| Largeur maximale de passage du papier d'aluminium | 350 millimètres |
| Largeur maximale du produit | 300 millimètres |
| Diamètre maximum du rouleau de papier d'aluminium | 1000 millimètres |
| Hauteur de pliage du produit et pas de vague | Personnalisé selon les exigences du client (rouleaux onduleurs spéciaux requis) |
| Efficacité de production | 20 feuilles/min (à une longueur de produit de 500 mm) |
| Puissance du moteur | 0,75 kW |
| Pression d'alimentation en air | 0,6 MPa |
| Alimentation | 380 V/50 Hz |
| Dimensions hors tout (L × L × H) | 3653 × 985 × 1545 mm |
Installez la onduleuse à filtre Hepa séparé pour papier ou aluminium sur un sol plat, propre et bien ventilé, en évitant les environnements à haute température et poussiéreux.
Gardez une distance ≥ 1 mètre par rapport aux murs arrière et latéraux droits et ≥ 1,5 mètres par rapport aux côtés avant et gauche.
Utilisez un chariot élévateur de plus de 1 tonne pour le transport.
Fixez la machine et ajustez le niveau horizontal.
Connectez une alimentation 380 V/50 Hz avec une mise à la terre indépendante.
Connectez l'alimentation en air comprimé à 0,6 MPa.
Vérifiez les câbles, le bouton d'arrêt d'urgence et le couvercle de sécurité avant l'utilisation.
Q1 : Que dois-je faire si l’ondulation devient inégale ou en forme d’échelle ?
R : La raison principale est que les dents du rouleau onduleur supérieur ne sont pas alignées avec les rainures du rouleau inférieur. Desserrez les boulons de fixation de l'engrenage de transmission du rouleau inférieur, ajustez la position du rouleau supérieur jusqu'à ce que les dents et les rainures s'alignent correctement, puis serrez les boulons.
Q2 : Pourquoi la surface de coupe est-elle inégale ou incapable de couper ?
R : Raisons possibles :
① La lame de coupe est usée ou endommagée → affûtez ou remplacez la lame.
② L'écart entre les lames de coupe supérieure et inférieure est trop grand → ajustez le boulon de pression de la lame inférieure jusqu'à ce que l'écart soit approprié et que la lame supérieure se déplace en douceur.
Q3 : Que dois-je faire si le papier d’aluminium est endommagé pendant l’ondulation ?
UN:
① Augmentez correctement l'écart entre les rouleaux onduleux supérieur et inférieur.
② Utilisez une feuille d'aluminium de meilleure qualité.
Q4 : Comment puis-je ajuster la longueur de coupe ?
R : Déplacez la position du capteur photoélectrique vers le haut ou vers le bas. Lorsque le capteur détecte le bord de la feuille d'aluminium, il déclenche l'action de coupe. Coupez l'alimentation ou appuyez sur l'arrêt d'urgence avant le réglage pour éviter tout mouvement accidentel de la lame.
Cette machine est une machine de formage de ondulation de papier d'aluminium HEPA de type séparateur, adaptée à la production en série de papier d'aluminium ou de papier ondulé.
Des tests d'échantillons gratuits sont disponibles (envoyez votre papier d'aluminium ou votre papier, et nous pouvons tester l'ondulation et renvoyer des échantillons pour évaluation).
Les commandes groupées peuvent bénéficier de réductions. Veuillez contacter notre équipe commerciale pour connaître le délai de livraison.
Des rouleaux onduleurs personnalisés avec différentes hauteurs et pas de pliage, ainsi que des largeurs de travail plus larges (> 350 mm), sont disponibles.
Des manuels en anglais et en chinois, des schémas électriques et des listes de pièces de rechange pneumatiques sont fournis avec la machine.
En tant qu'exportateur professionnel d'équipements de formage d'ondulation, Pulan propose un prix direct usine, une garantie de 12 mois et un approvisionnement à long terme en pièces de rechange, notamment des rouleaux à onduler, des lames de coupe et des rouleaux de pliage des bords. Bienvenue pour demander un devis ou visiter notre usine.
