La ligne de production de plissage de papier filtre à air pour panneaux entièrement automatique de Pulan est conçue pour le plissage continu et le collage thermofusible des médias filtrants utilisés dans les filtres à air pour panneaux PU automobiles. La ligne de production combine l'alimentation du papier, l'humidification à la vapeur, le plissage, l'application d'adhésif, le comptage automatique et le transport des produits dans un seul système intégré, éliminant ainsi le besoin de plusieurs machines autonomes. Il s'adapte à des largeurs de médias filtrants de 90 à 350 mm, des hauteurs de plis de 16 à 70 mm et fonctionne à une vitesse de production réglable de 5 à 30 m/min. Les rouleaux de gaufrage de précision garantissent des plis uniformes avec des faces d'extrémité lisses et cohérentes.

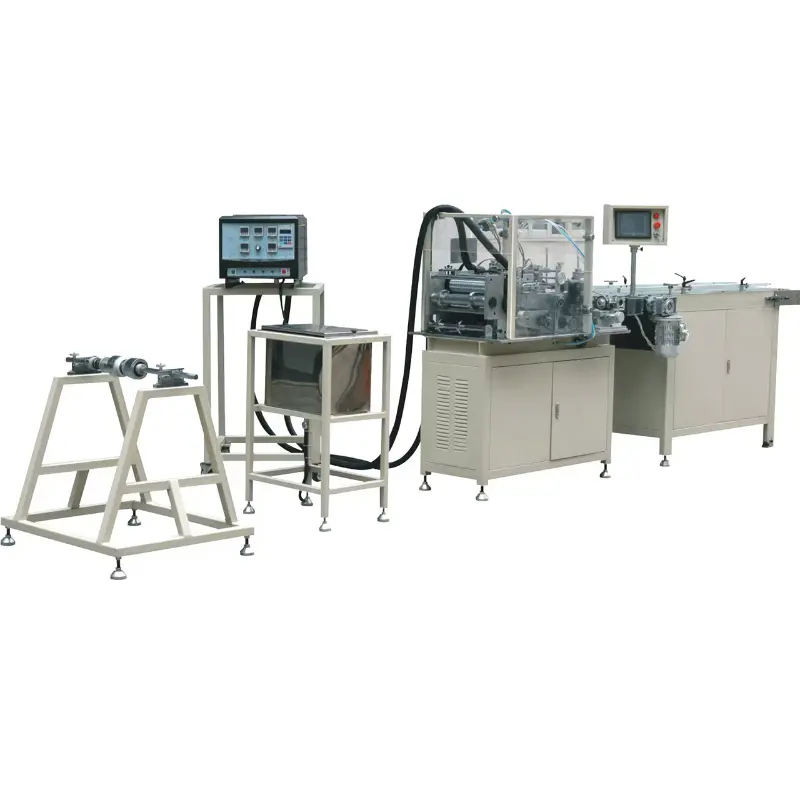

La ligne de production de plissage de papier filtre à air pour panneaux entièrement automatiques est un système de fabrication entièrement automatique développé pour produire des médias filtrants plissés pour les filtres à air PU automobiles. Il se compose d'un dérouleur de papier, d'une unité d'humidification à vapeur, d'une machine à plisser, d'un système de collage thermofusible, d'un compteur automatique, d'un convoyeur de déchargement et d'un système de contrôle PLC.
Pendant la production, le média filtrant passe d'abord à travers l'unité de vapeur pour améliorer la flexibilité avant d'entrer dans les rouleaux de gaufrage, où les lignes de pliage sont formées avec précision. L'adhésif thermofusible est ensuite appliqué à l'aide de buses de colle de précision, après quoi le support est plié par les rouleaux de plissage. Enfin, le papier filtre plissé est séché, stabilisé par un flux d'air et transporté vers l'étape de production suivante. L'ensemble du processus garantit une géométrie de pli stable et une qualité de produit constante lors d'une production de masse continue.
La ligne de production effectue le plissage et l’application d’adhésif en une seule opération continue. Après humidification, le média filtrant passe à travers les rouleaux de gaufrage pour créer des lignes de pli uniformes. Un adhésif thermofusible est ensuite appliqué avant que le support n'entre dans les rouleaux de plissage, où la forme finale du pli est formée. Le flux d'air provenant du ventilateur de séchage aide à stabiliser les plis avant que le matériau fini ne soit évacué par le convoyeur.
Procédure de fonctionnement
| Paramètre | Spécification |
|---|---|
| Modèle | PLPG-350 |
| Largeur du média filtrant | 90-350 mm |
| Hauteur du pli | 16-70 mm |
| Vitesse de production | 5 à 30 m/min (réglable) |
| Plage de température | 0–300°C |
| Puissance de chauffage | 8,5 kW |
| Puissance d'entraînement du plissage | 0,75 kW |
| Puissance d'entraînement du convoyeur | 0,25 kW |
| Vitesse du convoyeur | 0–5 m/min |
| Pression atmosphérique de travail | 0,6 MPa |
| Alimentation | 380 V/50 Hz |
| Poids de la machine | 1100kg |
| Dimensions hors tout (L × L × H) | 7 500 × 950 × 1 750 mm |
Q1 : Pourquoi la position de gaufrage change-t-elle pendant le fonctionnement?
R : Le désalignement est généralement dû au fait que les rouleaux de gaufrage supérieur et inférieur ne sont pas parallèles. Si le papier dérive vers la gauche, tournez le boulon de réglage droit dans le sens des aiguilles d'une montre (ou le boulon gauche dans le sens inverse des aiguilles d'une montre) pour abaisser le côté droit du rouleau supérieur. Inversez le réglage si le papier dérive vers la droite.
Q2 : Qu'est-ce qui cause la formation inégale des plis ?
R : Tout d’abord, vérifiez si les rouleaux de gaufrage produisent des lignes de pli uniformes. Si le gaufrage est correct, réglez l'espace entre les rouleaux de plissage supérieur et inférieur à l'aide du volant de réglage ou de l'écrou de réglage jusqu'à ce que l'espace soit égal.
Q3 : Pourquoi les plis se séparent-ils après le collage ?
R : Ceci est généralement dû soit à une application insuffisante de l’adhésif, soit à un flux d’air excessif qui durcit l’adhésif trop rapidement. Augmentez le volume de colle ou réduisez le débit d'air du ventilateur en conséquence.
Q4 : Que dois-je faire si le papier n'est pas alimenté correctement ou si la machine ne s'arrête pas automatiquement ?
R : Vérifiez si le capteur photoélectrique est bloqué ou endommagé. Remplacez le capteur ou sa carte de contrôle si nécessaire. Si le problème persiste, inspectez le système de transmission pour déceler des défauts mécaniques.
La ligne de production de plissage de papier filtre à air pour panneaux entièrement automatique est conçue pour la production continue et en grand volume de supports de filtre à air pour panneaux PU automobiles. Pulan propose des tests d'échantillons gratuits : les clients peuvent envoyer des médias filtrants pour une production d'essai avant de passer une commande.
Des configurations personnalisées sont disponibles pour des supports plus larges, des exigences particulières en matière de hauteur de pli ou des méthodes de chauffage alternatives. Chaque ligne de production est fournie avec des manuels d'utilisation en chinois et en anglais, des schémas électriques et une documentation sur les composants pneumatiques.
En tant que fabricant expérimenté d'équipements de production de filtres à air, Pulan propose des prix directs usine, une garantie d'un an et un support à long terme en matière de pièces de rechange, notamment des rouleaux de gaufrage, des buses de colle, des éléments chauffants et des bandes transporteuses. Contactez-nous pour obtenir des informations sur les prix ou pour organiser une visite d'usine.
