Machine de collage de filtre à air de panneau

Avec une capacité de production de 6 pièces par minute et une compatibilité avec des pièces jusqu'à 350 mm de largeur, la machine de collage de filtres à air pour panneaux de l'usine Pulan convient à la production continue de filtres à air pour panneaux.

Qu'est-ce qu'une machine à coller des filtres à air pour panneaux ?

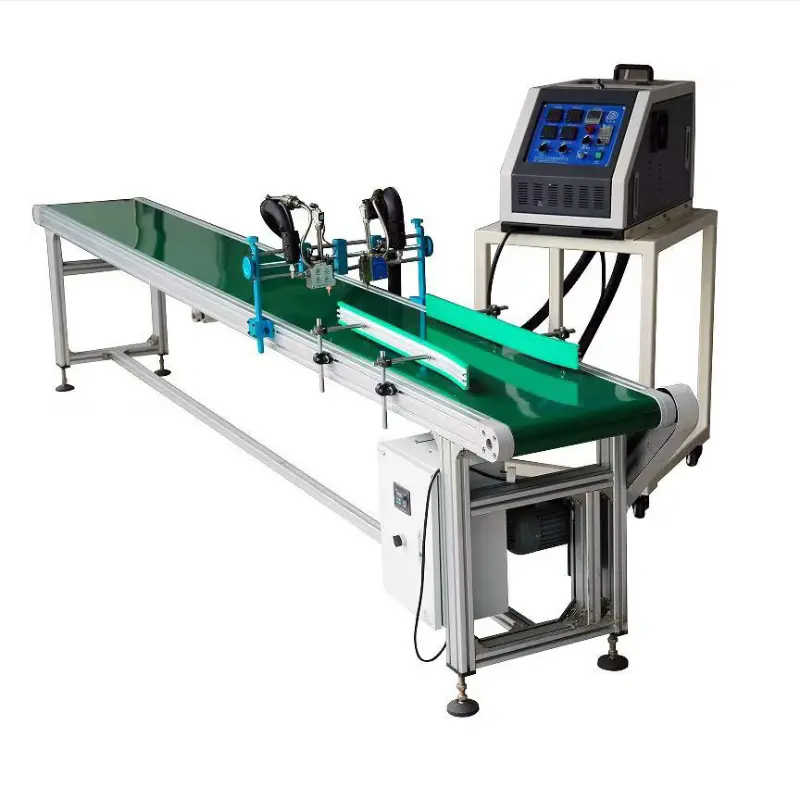

La machine de collage de filtres à air pour panneaux fabriquée en Chine est un système automatisé de distribution d'adhésif thermofusible développé pour les éléments de filtre à air rectangulaires. Il intègre des mécanismes de buses de colle gauche et droite, un mécanisme de transport de filtre (ceinture plate avec bandes de positionnement) et une machine à colle thermofusible.

Pendant le fonctionnement, le capteur détecte lorsque l'élément filtrant s'approche de la zone de la buse de colle et active automatiquement la distribution de colle. Lorsque le filtre passe par la position de collage, deux têtes de colle indépendantes appliquent simultanément des lignes adhésives parallèles. Une fois que le filtre a traversé la zone de la buse, le système arrête automatiquement la distribution de colle.

Le processus précis d'application de l'adhésif aide à éviter un contact excessif entre les plis du papier filtre causé par la pression externe, réduisant ainsi la résistance au flux d'air et maintenant les performances du filtre.

Applications et configuration des machines

Applications

Principaux composants

Principe de fonctionnement et processus de production

L'élément filtrant avance sur la bande transporteuse. Lorsque le capteur détecte l'entrée du filtre dans la zone de collage, il active le système de distribution de colle. Les deux têtes de colle fonctionnent simultanément pour appliquer deux lignes adhésives parallèles sur la surface du filtre. Une fois que le filtre passe les têtes de colle, la distribution s'arrête automatiquement.

Étapes de production

1. Préparation : Allumez la machine à colle thermofusible et chauffez-la à la température prédéfinie jusqu'à ce que l'adhésif soit complètement fondu.
2. Réglage : Ajustez les bandes de guidage de la table avant et les bandes de positionnement du convoyeur en fonction de la largeur du filtre. Ajustez la hauteur de la buse de colle en fonction de l'épaisseur du filtre et réglez la distance entre deux têtes de colle en fonction de l'espacement requis des lignes de colle.
3. Chargement : placez l'élément filtrant sur la table de travail avant et poussez-le doucement sur le tapis roulant.
4. Transport : Le convoyeur fait avancer le filtre et le capteur détecte la bonne position pour activer le collage.
5. Application d'adhésif : Deux têtes de colle distribuent simultanément deux lignes de colle parallèles lorsque le filtre passe en dessous.
6. Arrêt de la colle : le capteur déclenche une coupure automatique de la colle une fois que le filtre quitte la zone de collage.
7. Résultat : Le convoyeur transfère l'élément filtrant fini hors de la machine.

Avantages clés

1. Têtes de colle doubles pour application sur deux lignes
Deux têtes de colle indépendantes fonctionnent simultanément, complétant deux lignes de colle en un seul passage et améliorant l'efficacité de la production.
2. Distribution précise d'adhésif contrôlée par capteur
Le système démarre et arrête automatiquement la distribution de colle en fonction de la position du filtre, réduisant ainsi le gaspillage d'adhésif et garantissant une application précise.
3. Modes de fonctionnement automatique et manuel
Les deux modes de fonctionnement sont disponibles pour répondre à différentes exigences de production et conditions de processus.
4. Stabilité améliorée des performances du filtre
Les bandes de colle appliquées fournissent un support supplémentaire, empêchant les plis du filtre de se fermer sous pression, réduisant ainsi la résistance au flux d'air et prolongeant la durée de vie du filtre.
5. Position de la buse de colle réglable
Les têtes de colle gauche et droite peuvent être ajustées indépendamment en termes d'espacement horizontal et de hauteur verticale pour s'adapter à différentes tailles de filtres et positions de lignes de colle.
6. Système de colle thermofusible de grande capacité
Le réservoir de colle de 10 kg réduit les remplissages fréquents de colle. Le système de chauffage de 4 kW offre un chauffage rapide et un contrôle stable de la température pour une production continue.
7. Structure compacte et intégration facile
Avec une taille de machine principale de 2400×585×1250mm, l'équipement peut être installé comme poste de travail indépendant ou intégré dans une ligne de production de filtres.
8. Exigences de maintenance simples
L'entretien de routine comprend principalement l'élimination des résidus d'adhésif, la lubrification des chaînes de transmission et la vidange et la lubrification régulières des composants pneumatiques.

Spécifications techniques

Exigences d'installation

1. Installez la machine sur un sol plat, propre et bien ventilé, à l'abri des températures élevées et de la poussière.
2. Maintenez un espace libre d'au moins 1 mètre à l'avant et à l'arrière et de 1,5 mètre des deux côtés.
3. Utilisez un chariot élévateur d'une capacité supérieure à 1 tonne pour le transport.
4. Sécurisez la machine et ajustez le niveau avant de l'utiliser.
5. Connectez-vous à une alimentation dédiée de 380 V/50 Hz avec une mise à la terre appropriée.
6. Fournir de l'air comprimé à 0,6MPa.
7. Vérifiez les câbles, le bouton d'arrêt d'urgence et le dispositif de sécurité avant le démarrage.

Foire aux questions

Q1 : Pourquoi la buse de colle ne parvient-elle pas à distribuer l'adhésif ?

R : Les causes possibles incluent :

① Pas d'adhésif à l'intérieur de l'unité de colle thermofusible ou température insuffisante → Ajoutez de l'adhésif et attendez que la température prédéfinie soit atteinte.

② L'alimentation en air du pistolet à colle n'est pas raccordée → Vérifier le circuit pneumatique.

③ Dysfonctionnement de la machine à colle → Inspectez ou remplacez l'appareil.

Q2 : Que dois-je faire si les deux lignes de colle ne sont pas symétriques ?

R : Ajustez les têtes de colle gauche et droite séparément à l'aide des volants de réglage. Tournez la molette de réglage gauche dans le sens des aiguilles d’une montre pour déplacer la buse gauche vers la droite et dans le sens inverse des aiguilles d’une montre pour la déplacer vers la gauche. Ajustez la buse droite de la même manière jusqu'à ce que les deux lignes de colle soient symétriques.

Q3 : Pourquoi l'adhésif gratte-t-il lorsque le filtre passe à travers la buse de colle ?

R : La hauteur de la buse de colle peut ne pas correspondre à la hauteur du filtre. Desserrez les vis de fixation de la barre coulissante et réglez la hauteur de la buse à l'aide du volant de réglage du levage. Resserrez les vis après le réglage.

Q4 : La machine peut-elle gérer des filtres de différentes largeurs ?

R : Oui. Ajustez l'espacement des bandes de guidage de la table avant et des bandes de positionnement du convoyeur en fonction de la largeur du filtre. La machine prend en charge des pièces d'une largeur allant jusqu'à 350 mm.

Informations de commande

La machine de collage de filtres à air pour panneaux est conçue pour l'application de grandes lignes de colle double sur des éléments de filtre à air rectangulaires.

Pulan propose des tests d'échantillons gratuits : les clients peuvent envoyer des éléments filtrants pour un essai de collage et d'évaluation avant l'achat.

Des solutions personnalisées sont disponibles pour différentes quantités de lignes de colle, comme le modèle d'encollage à trois lignes PLFJ-3 ou des largeurs de pièces spéciales.

Chaque machine est fournie avec des manuels d'utilisation en chinois et en anglais, des dessins électriques et des listes de composants pneumatiques. En tant que fabricant professionnel d'équipements de distribution d'adhésif, Pulan propose des prix directs usine, une garantie d'un an et une assistance à long terme en matière de pièces de rechange, notamment des buses de colle, des tubes chauffants, des bandes transporteuses et des interrupteurs à capteur.

Contactez-nous pour un devis ou organisez une visite d’usine.
