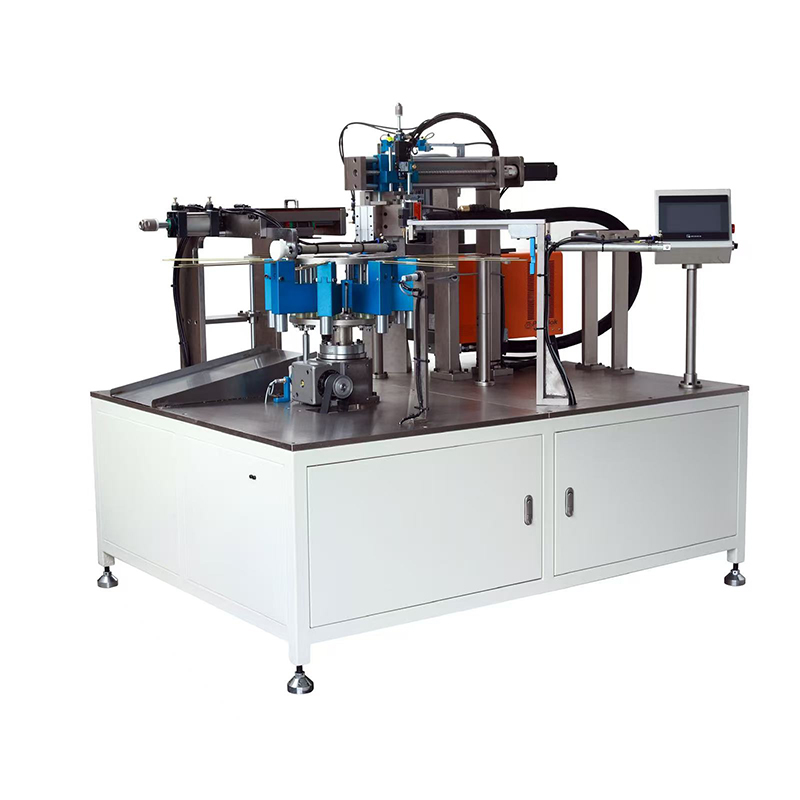

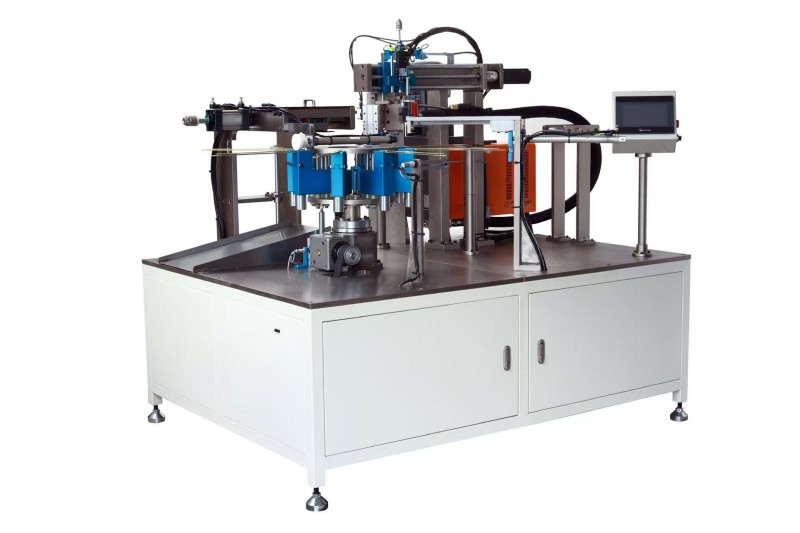

Achetez une machine adhésive thermofusible rotative automatique de qualité auprès de l'usine de Pulan en Chine. La machine adopte une structure rotative à 8 stations, équipée d'une double surveillance infrarouge, de plaques de guidage supérieure et inférieure pour éviter les chutes et de contrôleurs de vitesse indépendants. Il offre de fortes performances de liaison et des joints plats. En tant que fabricant professionnel de machines de collage d’éléments filtrants, nous fournissons des services d’approvisionnement direct et de personnalisation en usine. Bienvenue pour passer des commandes groupées.
La machine adhésive thermofusible de type rotatif automatique est un équipement automatisé conçu pour le collage adhésif thermofusible des joints d'éléments filtrants et des connexions d'extrémité.
Il se compose de trois parties principales : un système de tête de distribution de colle, un système de transport et une machine à adhésif thermofusible.
Grâce à la surveillance infrarouge, la machine effectue automatiquement l'alimentation, le positionnement, la distribution de colle, le pressage et la sortie des éléments filtrants. Deux courroies synchrones sont utilisées pour effectuer à la fois le pressage/serrage et le transport du produit fini, avec une structure compacte, une forte force de liaison et une surface de joint lisse.
Cet équipement convient au collage en série de trois filtres automobiles et d'éléments filtrants hydrauliques. Il s’agit d’une alternative efficace à l’application manuelle de colle, améliorant la cohérence de la production et la qualité du collage.
La machine d'adhésif thermofusible de type rotatif automatique est principalement utilisée pour le collage par adhésif thermofusible des joints d'éléments filtrants, notamment :
Filtres à huile
Filtres à carburant
Filtres à air
Éléments filtrants hydrauliques
| Composant | Description |
| Système de tête de distribution de colle | Fait fondre l'adhésif thermofusible à haute température et distribue une quantité contrôlée sur les joints des éléments filtrants |
| Système de transport | Deux courroies synchrones assurent le pressage, le serrage et le transport du produit fini |
| Machine adhésive thermofusible | Fournit un chauffage et une alimentation en adhésif, puissance de chauffage de 4 kW |
| Système de surveillance infrarouge | Système de surveillance double avec capteur infrarouge de cylindre de positionnement d'entrée et capteur infrarouge de tête de colle |
| Panneaux de porte supérieurs et inférieurs + blocs de guidage | Quatre panneaux de porte et blocs de guidage à l'entrée empêchent les éléments filtrants de tomber |
| Contrôleur de vitesse | Réglage indépendant de la vitesse du moteur principal et du moteur de la bande transporteuse |
| Boîte électrique et panneau de commande | Comprend un interrupteur d'arrêt d'urgence, un compteur, un bouton de réglage de la vitesse, etc. |
Support de déroulement du matériel et rouleaux de gaufrage
Système hydraulique (pompe à palettes, moteur hydraulique, papillon des gaz, soupape de décharge)
Formant l'arbre principal et l'embrayage
Mécanisme de pliage des bords (réglé par vis)
Rouleaux presseurs de chants (réglage par volant)
Unité rotative de coupe (couteau extérieur + couteau intérieur)
Tige de contrôle de longueur et échelle de mesure
Système de contrôle électrique (écran tactile/boutons)
Une fois que l'adhésif thermofusible a fondu à haute température, il est appliqué avec précision sur le joint de l'élément filtrant via la tête de distribution de colle.
Ensuite, deux courroies synchrones pressent et serrent le joint de l'élément filtrant pour obtenir une liaison solide. En même temps, les courroies synchrones transportent l'élément filtrant fini hors de la machine.
| Étape | Opération |
| Préparation du chargement | Placez le joint de l'élément filtrant vers le haut, insérez-le doucement dans l'espace entre les panneaux de porte gauche et droit et alignez le centre du joint avec le bloc de guidage. |
| Alimentation manuelle | Poussez doucement l'élément filtrant vers l'intérieur. Le capteur infrarouge du cylindre de positionnement détecte l'élément filtrant |
| Libération de poste | Le cylindre de positionnement se rétracte, permettant à l'élément filtrant d'entrer dans la station de distribution de colle |
| Distribution automatique de colle | Lorsque le capteur infrarouge de la tête de colle détecte la position de l'élément filtrant, l'électrovanne de la tête de colle s'ouvre et commence la distribution. |
| Pressage et convoyage | Les courroies synchrones font sortir l'élément filtrant tout en appuyant et en collant le joint. |
| Convoyage intermittent | Les tapis synchrones transportent les produits par intermittence jusqu'à ce qu'une certaine quantité soit atteinte, puis les produits tombent sur le tapis transporteur plat. |
| Sortie du produit fini | La bande transporteuse plate transporte les éléments filtrants finis à l'extérieur de la machine |
1. Production continue rotative entièrement automatique
La machine effectue automatiquement l'alimentation, le positionnement, la distribution de colle, le pressage et la sortie des éléments filtrants en un seul processus sans intervention manuelle. Le rythme de production stable atteint environ 15 pièces/min.
2. Double surveillance infrarouge, précise et fiable
Le capteur infrarouge du cylindre de positionnement d'entrée et le capteur infrarouge de la tête de distribution de colle garantissent que la machine ne fonctionne qu'une fois l'élément filtrant correctement positionné, évitant ainsi un manque de colle ou une liaison vide.
3. Pressage et transport à bande synchrone intégrés
Deux courroies synchrones effectuent à la fois le pressage/serrage et le transport du produit fini, réduisant ainsi la manipulation intermédiaire et améliorant l'efficacité de la production.
4. Volume de distribution de colle réglable
Chaque tête de distribution de colle est équipée d'une vis de réglage indépendante. Tournez dans le sens des aiguilles d'une montre pour réduire le débit de colle et dans le sens inverse des aiguilles d'une montre pour augmenter le débit de colle, en vous adaptant aux différentes spécifications du filtre.
5. Hauteur et position de la tête de colle réglables
Grâce aux volants et aux boulons de réglage, la hauteur de la tête de colle et la position horizontale peuvent être rapidement ajustées pour différentes tailles de joints d'éléments filtrants.
6. Réglage facile de la tension de la courroie synchrone
Les volants des deux côtés de la machine permettent un réglage indépendant de la tension de la courroie synchrone, garantissant une force de pression uniforme et une forte liaison.
7. Les panneaux de porte supérieurs et inférieurs avec blocs de guidage empêchent les chutes
L'entrée est équipée de quatre panneaux de porte et de blocs de guidage pour guider les éléments filtrants en douceur dans la machine, évitant ainsi tout basculement ou chute.
8. Contrôleurs de vitesse indépendants
Le moteur principal et le moteur du convoyeur sont équipés de régulateurs de vitesse indépendants, permettant un ajustement en fonction des exigences de qualité du collage et de l'efficacité de la production.
| Paramètre | Spécification |
| Modèle | PLRZ-250-8 (8 stations) |
| Capacité de production | 15 pièces/min |
| Hauteur maximale de l'élément filtrant | ≤ 250 millimètres |
| Puissance du moteur principal | 200 W |
| Puissance du moteur du convoyeur | 200 W |
| Puissance du moteur adhésif thermofusible | 0,12 kW |
| Puissance de chauffage de l'adhésif thermofusible | 4 kW |
| Puissance totale | Env. 4,5 kW |
| Alimentation | 380V / 50Hz (personnalisable) |
| Pression d'alimentation en air | 0,6 MPa |
| Dimensions hors tout (L × L × H) | 1400 × 1100 × 1600 mm |
Sélection du site : installez la machine sur une zone de travail appropriée ou sur une chaîne de production d'assemblages de filtres avec un sol plat.
Marquage de la ligne centrale : marquez la ligne centrale de l'installation en fonction de la position de placement de la machine.
Déballage et manipulation : Retirer l'emballage et le film de protection contre la poussière. Utilisez un chariot élévateur de plus d'une tonne pour déplacer la machine en position.
Espace requis : Gardez une distance supérieure à 1 mètre par rapport aux murs des deux côtés et à une distance supérieure à 1,5 mètre à l'avant et à l'arrière. Gardez 0,8 à 1,2 mètres entre les machines sur la même ligne médiane.
Réglage du niveau : calibrez le niveau de la machine avant l'utilisation.
Connexion électrique : utilisez une alimentation 380 V/50 Hz. Section du câble ≥2,5mm². La machine doit disposer d'une protection de mise à la terre indépendante.
Connexion d'alimentation en air : la pression d'air requise est de 0,6 MPa. Un compresseur d'air est nécessaire si aucune alimentation en air comprimé n'est disponible.
Contrôle de sécurité : vérifiez les connexions des câbles, la réinitialisation de l'arrêt d'urgence et les couvercles de protection avant l'utilisation.
Q1 : Quels produits la machine adhésive thermofusible de type rotatif automatique PLRZ-250-8 peut-elle lier ?
R : Il convient au collage thermofusible de trois filtres automobiles (filtres à huile, filtres à carburant, filtres à air) et de joints d'éléments de filtre hydraulique.
Q2 : Quels sont les principaux composants de la machine ?
R : La machine se compose principalement d'un système de tête de distribution de colle, d'un système de transport par courroie synchrone, d'une machine d'adhésif thermofusible, d'un système de surveillance infrarouge, de panneaux de porte supérieur/inférieur, de blocs de guidage, de régulateurs de vitesse et d'un boîtier de commande électrique.
Q3 : Quelle est la hauteur maximale de l’élément filtrant ?
R : Le modèle standard prend en charge les éléments filtrants d’une hauteur maximale de ≤250 mm. Des éléments filtrants supérieurs peuvent être personnalisés.
Q4 : Pourquoi le lien n’est-il pas fort ? Comment peut-on résoudre ce problème ?
R : Les raisons courantes incluent :
① Quantité de colle trop faible → Augmenter le débit de colle.
② Vitesse de transport trop rapide → Réduire la vitesse du moteur principal.
③ Courroie synchrone trop lâche → Régler la tension de la courroie.
Des méthodes de réglage détaillées sont fournies dans le manuel.
Q5 : Combien de temps la machine à colle thermofusible doit-elle préchauffer ?
R : Environ 15 à 20 minutes pour atteindre la température réglée (généralement 150 à 180 °C selon le type d'adhésif). Il est recommandé de démarrer le chauffage avant chaque changement de production.
Q6 : Que dois-je faire si l'élément filtrant se coince ou tombe ?
R : Vérifiez si les panneaux de porte d'entrée sont déformés, si le bloc de guidage est aligné et si les courroies synchrones sont trop lâches. Ajuster conformément au manuel d'utilisation.
Q7 : La machine est-elle difficile à utiliser ?
R : Non. La machine utilise un système de surveillance automatique avec détection infrarouge. Les opérateurs n'ont qu'à insérer et pousser légèrement l'élément filtrant, et la machine termine automatiquement la liaison et la sortie.
Q8 : Quelles fonctions de protection de sécurité la machine possède-t-elle ?
R : Il est équipé d’un bouton d’arrêt d’urgence, d’un verrouillage du couvercle de protection et d’une protection de mise à la terre. La maintenance doit être effectuée après la mise hors tension conformément aux exigences de sécurité.
Q9 : Quelle est la période de garantie ?
R : L’ensemble de la machine bénéficie d’une garantie de 12 mois à compter de l’expédition. Les pièces d'usure telles que les courroies synchrones, les interrupteurs infrarouges et les tubes chauffants bénéficient d'une garantie de 6 mois.
Q10 : Peut-il lier différentes formes de joints d’éléments filtrants ?
R : La conception standard prend en charge les joints rectangulaires et trapézoïdaux courants. Pour les formes spéciales, des échantillons peuvent être fournis pour une conception personnalisée de la tête de colle.
Cette machine est une machine adhésive thermofusible de type rotatif automatique, adaptée à la production de collages de joints d'éléments filtrants à grande échelle.
Des tests d'échantillons gratuits sont disponibles (envoyez vos éléments filtrants, nous effectuerons un essai de liaison et renverrons des échantillons pour inspection).
Les commandes groupées sont éligibles à des réductions. Veuillez contacter le service commercial pour connaître le délai de livraison.
La personnalisation est disponible pour des hauteurs de filtre plus grandes, des numéros de station différents ou des exigences d'alimentation particulières.
Des manuels chinois + anglais, des schémas électriques et des listes de composants pneumatiques sont fournis avec la machine.
