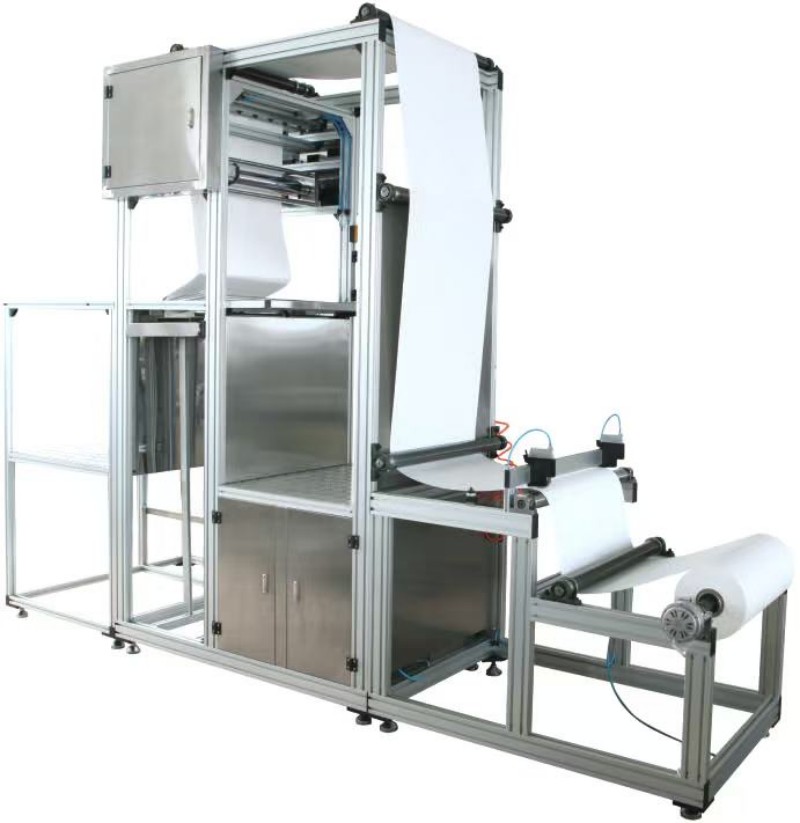

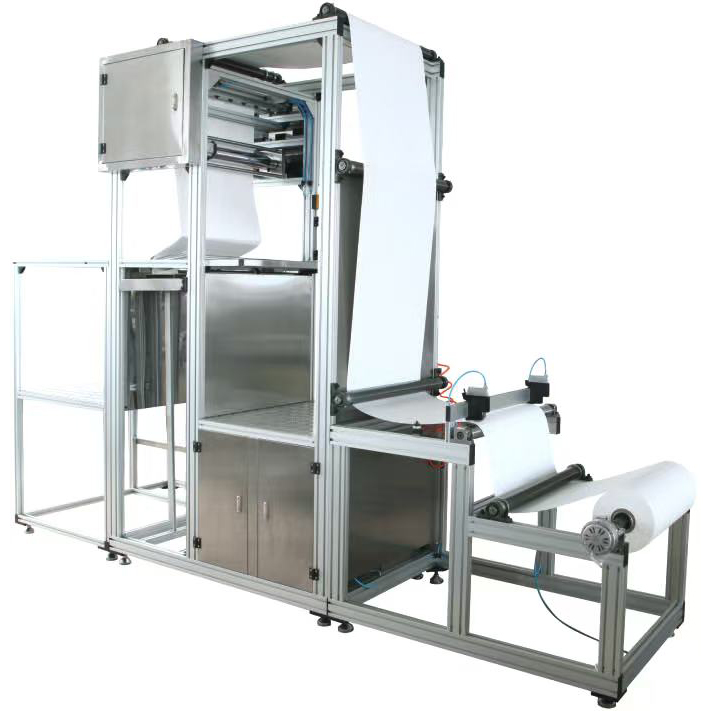

La machine de plissage de fibre de verre Hepa séparée de qualité de l'usine Pulan intègre l'alimentation (frein à poudre magnétique + arbre d'expansion d'air), la découpe importée, le gaufrage, les rouleaux de traction du papier et la collecte des matériaux dans un système complet. En contrôlant la différence de vitesse entre le dispositif de gaufrage et les rouleaux de traction du papier, la hauteur de pli peut être ajustée en continu sans changer les rouleaux.
Les rouleaux de traction du papier et le système d'enroulement sont entraînés par des moteurs servo/pas à pas, offrant une transmission stable et une haute précision. Le châssis de la machine adopte des profilés en alliage d'aluminium, offrant une belle apparence, une structure légère et une durabilité.
La machine prend en charge des largeurs de produits allant jusqu'à 650 mm et atteint une capacité de production de 100 à 110 plis/min à une hauteur de pli de 100 mm.
La machine de plissage séparée en fibre de verre Hepa est un équipement de plissage automatique conçu pour former du papier en fibre de verre utilisé dans les filtres HEPA séparateurs.
La machine se compose de six parties principales :
Dispositif d'alimentation
Mécanisme de coupe
Mécanisme de gaufrage
Mécanisme de rouleau de traction du papier
Armoire de commande à écran tactile
Dispositif de collecte de matériaux
La machine fonctionne en réglant le décalage horaire entre le fonctionnement du dispositif de gaufrage et la vitesse du rouleau de traction du papier. Cela permet un réglage continu de l'espacement de gaufrage, permettant ainsi un réglage continu de la hauteur de pli sans remplacer les rouleaux.
Il convient à la production en série de plissage de papier en fibre de verre. Le papier plissé fini présente des surfaces d'extrémité lisses, des dimensions précises et une qualité de pliage constante.
Dispositif d'alimentation :
Arbre d'expansion d'air (tension de gonflage), frein à poudre magnétique, accouplement, boulons de positionnement
Mécanisme de coupe :
Couteau de coupe importé (pression pneumatique réglable)
Mécanisme de gaufrage :
Cylindre de gaufrage (profondeur réglable), couteau de gaufrage
Mécanisme de rouleau de traction du papier :
Rouleaux de traction du papier (entraînés par un servomoteur), cylindre de rouleau (réglage de l'écart)
Dispositif de collecte de matériaux :
Entraînement par moteur pas à pas, plate-forme de collecte
Système de contrôle :
Écran tactile (chinois et anglais), PLC, interrupteur d'arrêt d'urgence
Composants auxiliaires :
Unité double pneumatique, électrovanne, mécanisme de levage de la table de travail
Le dispositif de gaufrage monte et descend à une fréquence fixe, tandis que les rouleaux de traction du papier entraînent le papier en fibre de verre vers l'avant à une vitesse prédéfinie.
La distance parcourue par le papier en fibre de verre entre deux actions de gaufrage détermine la hauteur du pli.
En ajustant la relation de correspondance entre la vitesse de tirage du papier et la fréquence de gaufrage, la hauteur de pli peut être ajustée en continu sans remplacer les rouleaux.
1. Chargement
Libérez l'air de l'arbre d'expansion d'air, insérez le rouleau de papier en fibre de verre, gonflez l'arbre pour serrer le rouleau, placez-le sur le support de matériau et connectez-le au frein à poudre magnétique.
2. Enfilage du papier
Tirez la tête de papier à travers le rouleau tendeur et guidez-la dans le mécanisme de coupe.
3. Coupe
Ajustez l'espacement des couteaux en fonction de la largeur du produit et éliminez les bords en excès.
4. Gaufrage
Le papier en fibre de verre coupé entre dans le mécanisme de gaufrage et le couteau de gaufrage presse les marques de pliage sur la surface du papier.
5. Tirage du papier
Les rouleaux de traction du papier entraînent le papier en fibre de verre vers l'avant. La vitesse de correspondance entre la fréquence de gaufrage et la vitesse d'alimentation du papier détermine la hauteur de pli.
6. Collecte de matériel
Le papier en fibre de verre gaufré entre dans le dispositif de collecte et est automatiquement plié et soigneusement empilé.
7. Sortie
Retirez le matériau plié fini après la collecte.
1. Réglage continu de la hauteur de pliage sans remplacement du rouleau
En réglant le temps de gaufrage et la différence de vitesse du rouleau de traction du papier via l'écran tactile, la hauteur de pli peut être ajustée en continu (≤ 250 mm). Aucune pièce de rechange n'est requise, ce qui réduit les coûts de production et le temps de changement.
2. Frein à poudre magnétique + arbre d'expansion d'air, protection du papier en Fiber de verre
Le système d'alimentation utilise un frein à poudre magnétique pour un contrôle constant de la tension et un arbre d'expansion d'air pour le serrage des rouleaux de papier. Le papier en fibre de verre est moins susceptible de se casser ou de tomber pendant l'alimentation.
3. Couteau de coupe importé, bord lisse sans bavures
La pression du couteau de coupe peut être réglée pneumatiquement. Le tranchant reste lisse et propre, améliorant ainsi la qualité de l'apparence du filtre.
4. Entraînement servo/pas à pas, haute précision
Les rouleaux de traction du papier utilisent un entraînement par servomoteur, tandis que le système de collecte utilise un entraînement par moteur pas à pas, garantissant une transmission stable, un positionnement précis et des dimensions de pliage constantes.
5. Profondeur de gaufrage réglable, adaptée à différents matériaux de papier
La profondeur de gaufrage peut être réglée en tournant le connecteur du cylindre de gaufrage :
Rotation dans le sens des aiguilles d'une montre : augmente la profondeur de gaufrage
Rotation dans le sens antihoraire : réduit la profondeur de gaufrage
6. Correction rapide de l'écart d'alimentation du papier
Un jeu inégal entre les deux rouleaux de traction du papier est la principale cause de déviation. Le problème peut être corrigé en ajustant les connecteurs du cylindre des deux côtés.
7. Cadre profilé en alliage d'aluminium, durable et attrayant
Le cadre séparé de la machine de plissage de fibre de verre Hepa adopte des profils industriels en alliage d'aluminium, offrant une résistance à la corrosion, une structure légère et une apparence moderne.
8. Écran tactile bilingue avec stockage de recettes
Le système prend en charge le réglage de la quantité de production, de la hauteur de pliage, de la fréquence du moteur, du temps de retard et d'autres paramètres. Un arrêt automatique après avoir atteint la quantité de production prédéfinie est disponible.
| Paramètre | Spécification |
| Modèle | PLYG-650-A |
| Capacité de production (à une hauteur de pliage de 100 mm) | 100 – 110 plis/min |
| Largeur du produit | ≤ 650 millimètres |
| Hauteur de pliage du produit | ≤ 250 millimètres |
| Puissance totale du moteur | 1,5 kW (Servo d'alimentation papier 0,75 kW + Récepteur pas à pas 0,75 kW) |
| Pression d'alimentation en air | 0,6 MPa |
| Alimentation | 220 V/50 Hz |
| Dimensions hors tout (L × L × H) | 3560 × 1285 × 2460 mm |
Installez la machine de plissage séparée en fibre de verre Hepa sur un sol plat, propre et bien ventilé, en évitant les environnements poussiéreux à haute température.
Gardez une distance ≥ 1 mètre des murs à l'avant, à l'arrière et du côté droit ; ≥1,5 mètres sur le côté gauche.
Utilisez un chariot élévateur de plus de 1 tonne pour le transport.
Réparez la machine et calibrez le niveau.
Alimentation : 220V/50Hz avec mise à la terre indépendante.
Pression d'alimentation en air : 0,6 MPa.
Vérifiez les câbles, les boutons d'arrêt d'urgence et les capots de protection avant toute utilisation.
Q1 : Comment régler lorsque la hauteur de pliage est inexacte ?
R : La hauteur de pli est déterminée par la relation entre le temps de gaufrage et la vitesse du rouleau de tirage du papier. Ajustez la valeur « réglage de la hauteur de pliage » dans l'interface des paramètres du moteur de l'écran tactile. Vérifiez également si le cylindre de gaufrage fonctionne correctement et si les rouleaux de traction du papier glissent.
Q2 : Que dois-je faire si la profondeur de gaufrage ne convient pas ?
A : Faites pivoter le connecteur du cylindre de gaufrage :
Dans le sens des aiguilles d'une montre : augmentez la profondeur de gaufrage
Dans le sens inverse des aiguilles d'une montre : diminuer la profondeur de gaufrage
Si le réglage ne résout pas le problème, vérifiez si le couteau à gaufrer est usé ou si la pression d'air du cylindre est stable.
Q3 : Que se passe-t-il si le frein à poudre magnétique ne fonctionne pas et que la tension est instable ?
R : Causes possibles :
① La poudre magnétique est épuisée → Ajoutez de la poudre magnétique.
② L'arbre d'expansion d'air et le frein à poudre magnétique ne sont pas correctement connectés → Vérifiez si le boulon de positionnement de l'accouplement est correctement engagé.
Q4 : Comment corriger rapidement l’écart d’alimentation du papier ?
R : Les connecteurs cylindriques aux deux extrémités des rouleaux de traction du papier peuvent être réglés indépendamment.
Déviation du papier vers la gauche : faites pivoter le connecteur gauche dans le sens des aiguilles d'une montre ou le connecteur droit dans le sens inverse des aiguilles d'une montre.
Déviation du papier vers la droite : ajuster dans le sens opposé.
Après le réglage, assurez-vous que le jeu entre les deux rouleaux est uniforme.
Cet équipement est une machine de plissage de fibre de verre séparateur HEPA, adaptée à la production en série de plissage de papier en fibre de verre pour les filtres séparateurs HEPA.
Des tests d'échantillons gratuits sont disponibles (envoyez votre papier en fibre de verre, nous effectuerons un essai de plissage et renverrons des échantillons pour inspection).
Les commandes groupées bénéficient de réductions. Veuillez contacter le service commercial pour connaître le délai de livraison.
Des solutions personnalisées sont disponibles pour des largeurs plus larges (>650 mm), des hauteurs de pliage plus grandes (>250 mm) ou des exigences de coupe particulières.
Des manuels chinois + anglais, des schémas électriques et des listes de composants pneumatiques sont fournis avec la machine.
En tant qu'exportateur professionnel d'équipements de plissage de fibre de verre, nous proposons des prix directs usine, une garantie d'un an et un approvisionnement à long terme en pièces de rechange (couteaux à découper, couteaux à gaufrer, poudre magnétique, joints de cylindre, etc.).
Bienvenue pour demander un devis ou visiter notre usine pour inspection.
