Pulan est l’un des principaux fabricants, producteurs et exportateurs de machines de fabrication de tubes centraux en spirale entièrement automatiques. La longueur du tube est réglable en continu, avec une plage de diamètres de Φ30 à 75 mm (cinq spécifications sélectionnables) et une efficacité de production de 20 à 35 pièces/min. Entraîné par un système hydraulique, avec une pression d'embrayage réglable, le processus de coupe en barillet long permet d'économiser les matières premières. Un approvisionnement direct en usine, des solutions personnalisées et des commandes groupées sont disponibles.

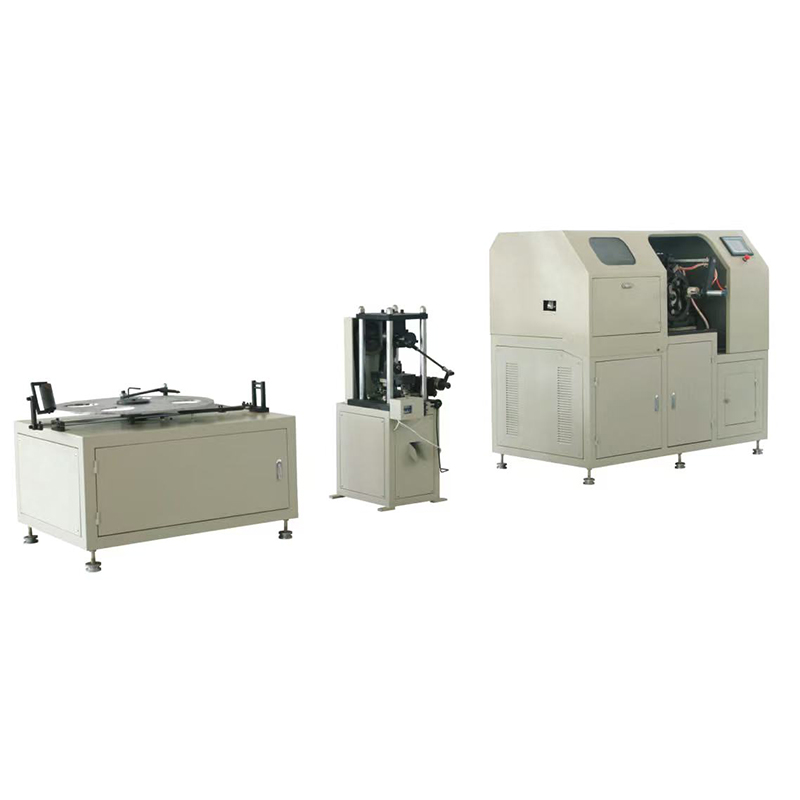

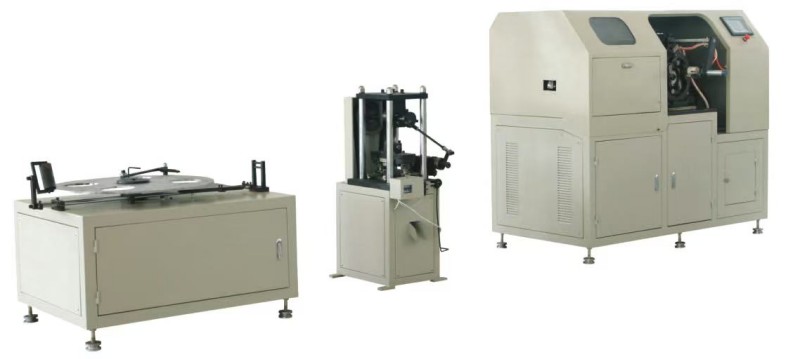

La machine de fabrication de tubes centraux en spirale entièrement automatique est une machine de formage de tubes centraux en spirale. L'arbre principal est entraîné par un moteur hydraulique et la bande d'acier est gaufrée, pliée sur les bords et enroulée en spirale pour former un tube, puis coupée en longueurs fixes. La machine intègre les processus de gaufrage, de pliage des bords et de formage de tubes en une seule unité, réduisant ainsi les étapes de production, économisant les matières premières et améliorant l'efficacité. Il convient à la production en série de tubes centraux de filtres à huile et de filtres diesel.
Production de tubes centraux métalliques pour filtres à huile automobiles et filtres à diesel.
Support de déroulement du matériel et rouleaux de gaufrage
Système hydraulique (pompe à palettes, moteur hydraulique, papillon des gaz, soupape de décharge)
Formant l'arbre principal et l'embrayage
Mécanisme de pliage des bords (réglé par vis)
Rouleaux presseurs de chants (réglage par volant)
Unité rotative de coupe (couteau extérieur + couteau intérieur)
Tige de contrôle de longueur et échelle de mesure
Système de contrôle électrique (écran tactile/boutons)
La bande d'acier passe à travers les rouleaux de gaufrage pour créer des motifs, puis entre dans le canal de guidage et atteint l'arbre de formage. Une fois l’embrayage engagé, l’arbre principal tourne pour enrouler la bande d’acier en spirale. Pendant ce temps, le mécanisme de pliage des bords verrouille les bords ensemble. Lorsque la longueur prédéfinie est atteinte, le disque de coupe coupe automatiquement le tube central fini.
Chargement : Placez la bobine de bande d'acier sur le support de déroulement.
Gaufrage : La bande d'acier passe à travers des rouleaux de gaufrage pour créer des motifs.
Alimentation : utilisez une alimentation progressive manuelle, enroulez un cercle autour de l'arbre de formage, puis séparez l'embrayage.
Formage : l'arbre principal tourne, la bande d'acier est enroulée en spirale et le mécanisme de pliage des bords verrouille les bords.
Coupe : Le disque de coupe fonctionne après avoir atteint la longueur prédéfinie et coupe le tube central.
Déchargement : Le produit fini tombe automatiquement.
1. Intégration multi-processus
Le gaufrage, le pliage des bords et le formage des tubes sont réalisés sur une seule machine, éliminant ainsi le besoin de plusieurs machines et améliorant l'efficacité de la production.
2. Formage en spirale avec entraînement hydraulique
Le moteur hydraulique fournit un couple de 115 N·m et la vitesse de rotation peut être réglée via le papillon des gaz.
3. Commutation rapide du diamètre
Dans la plage de Φ30 à 75 mm, cinq spécifications peuvent être sélectionnées. La modification des spécifications est pratique et rapide.
4. Longueur du tube réglable en continu
La longueur du tube central peut être réglée librement via la tige de commande de longueur.
5. Pression d'embrayage réglable
La force de pression de l'embrayage peut être ajustée en fonction de différentes épaisseurs de bande d'acier (0,25 ~ 0,32 mm).
6. Réglage précis du pliage des bords
La structure de réglage à double vis contrôle l'angle de verrouillage des bords, garantissant des coutures de tube soignées et stables.
7. Processus de coupe à long canon
La méthode de découpe spéciale réduit le gaspillage de matériaux et diminue les coûts de production.
8. Système hydraulique stable
La pression hydraulique recommandée est de 7 MPa, offrant un fonctionnement stable, un faible bruit et des performances fiables.
| Paramètre | Spécification |
| Modèle | PLJY-75-II |
| Capacité de production | 20 ~ 35 pièces/min |
| Longueur du tube central | Réglable en continu |
| Diamètre du tube central | Φ30 ~ 75 mm (5 spécifications sélectionnables) |
| Épaisseur de la matière première | 0,25 ~ 0,32 mm |
| Largeur de la matière première | 45 mm |
| Moteur principal | 3 kW / 380 V / 50 Hz |
| Moteur d'alimentation | 0,75 kW |
| Moteur hydraulique | 620 tr/min, 115 N·m |
| Pression atmosphérique de travail | 0,6 MPa |
| Huile hydraulique | YB-N32 ou YB-N46 |
| Dimensions hors tout (L × L × H) | 3 500 × 800 × 1 380 mm |
| Poids | Env. 800kg |
Le sol doit être plat et bien aéré. Ajustez le treuil inférieur pour maintenir le niveau.
Alimentation : 380V/50Hz, au-dessus de 4kW. Section du fil ≥2,5 mm². Le sens de rotation du moteur doit correspondre au sens de la flèche sur le corps de la pompe. Une mise à la terre appropriée est requise.
Utilisez un chariot élévateur de plus de 2 tonnes pour le transport à faible hauteur.
La pression de la pompe hydraulique doit être ≤10MPa (recommandé autour de 7MPa).
Remplacez complètement l'huile hydraulique après le premier mois de fonctionnement, puis remplacez-la tous les six mois.
Vérifiez le matériau restant de la bande d'acier à temps pour éviter un fonctionnement à vide.
Q1 : Comment changer différents diamètres de tube central ?
R : Dans la plage de Φ30 ~ 75 mm, remplacez les moules de formage correspondants et les pièces de positionnement de coupe. Aucun réglage compliqué n'est requis, ce qui rend le changement de taille rapide et pratique.
Q2 : Que dois-je faire si le verrouillage des bords est inégal ?
A : Ajustez les deux vis du mécanisme de pliage des bords. Si l'angle de verrouillage est trop petit, serrez la vis 2 vers l'intérieur ; s'il est trop grand, serrez la vis 1 vers l'intérieur jusqu'à ce que le bord soit correctement formé.
Q3 : Pourquoi le produit est-il déformé ou n'est-il pas complètement coupé ?
R : Raisons possibles : ① Le réglage du couteau de coupe extérieur est trop profond → réajustez-le ; ② Usure de la lame → affûter ou remplacer la lame ; ③ Le rouleau presseur est trop serré, provoquant une déformation de l'arbre → desserrez le volant du rouleau presseur de bord.
Q4 : Comment régler la vitesse du moteur hydraulique ?
R : Réglez le papillon des gaz au niveau du port d'huile du moteur hydraulique. Tournez dans le sens des aiguilles d’une montre pour réduire la vitesse et dans le sens inverse des aiguilles d’une montre pour augmenter la vitesse. Ne maintenez pas le débit trop bas pendant une longue période, sinon la charge de la soupape de décharge pourrait augmenter.
Q5 : Quel entretien est requis chaque jour ouvrable ?
R : Ajoutez de l'huile à toutes les pièces mobiles de la machine de fabrication de tubes centraux en spirale entièrement automatique deux fois par jour avec un pistolet graisseur. Ajoutez de la graisse à base de calcium au système de transmission par chaîne tous les trois jours ouvrables et vérifiez régulièrement le niveau d'huile hydraulique.
Approvisionnement direct d'usine, solutions personnalisées disponibles (diamètre, longueur, etc.), commandes groupées acceptées.
Tests d'échantillons gratuits disponibles (envoyer des matériaux en bandes d'acier pour une production d'essai).
Des manuels en chinois et en anglais, des schémas hydrauliques et des listes de pièces de rechange sont fournis avec la machine.
Approvisionnement longue durée en pièces de rechange (couteaux de coupe, joints de pompe hydraulique, papillons, etc.).
Bienvenue pour demander un devis ou visiter notre usine. Nous fournirons un support technique professionnel et un service après-vente.
