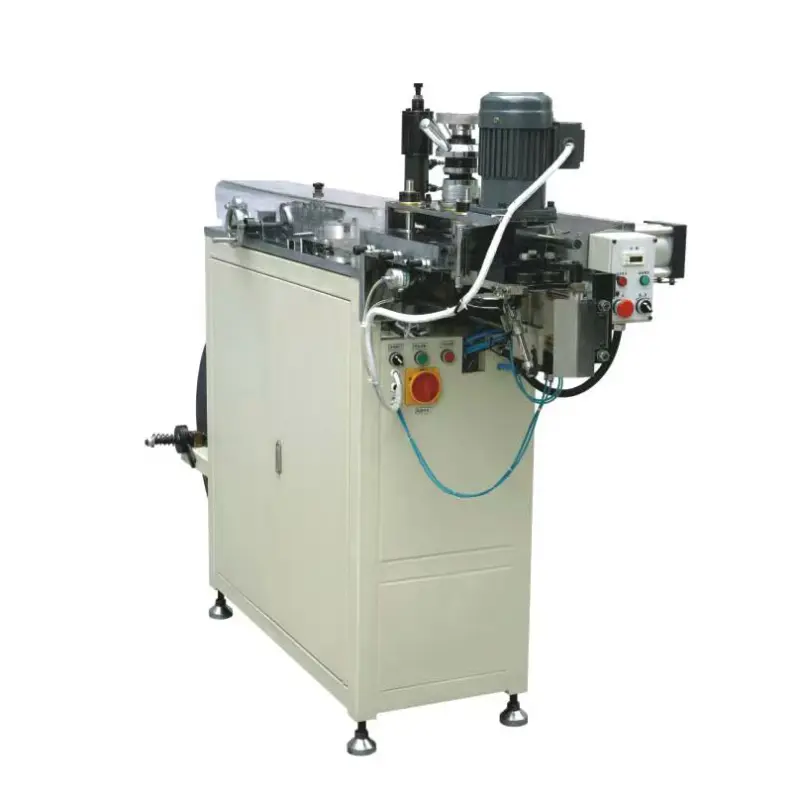

La machine de découpe d'acier entièrement automatique et durable est fabriquée par Pulan, un fabricant professionnel en Chine. Ses lames de serrage sont conçues avec des pointes concaves et convexes pour améliorer la force de préhension, garantissant ainsi une connexion plus sûre et moins susceptible de se desserrer. La machine convient aux éléments filtrants d'une hauteur de 30 à 250 mm et d'une hauteur de pli de 10 à 38 mm, atteignant une capacité de production de 12 pièces par minute. Par rapport aux méthodes traditionnelles de collage par adhésif thermofusible, le clipage des bandes d'acier offre un effet d'étanchéité plus fort et réduit efficacement le risque de fuite du joint du filtre.
La machine de découpe d'acier entièrement automatique est une machine de production automatisée qui utilise des bandes d'acier en forme de V pour serrer et sceller les joints aux deux extrémités des éléments filtrants. Le système se compose d'un support de matériaux, d'un ensemble de rouleaux de formage, d'une unité d'alimentation en bandes d'acier, d'une unité de coupe de bandes d'acier, d'une unité de coupe, d'un mécanisme de transport d'éléments filtrants et d'un mécanisme d'étanchéité des joints de filtre.
Pendant le fonctionnement, les bandes d'acier plates sont progressivement formées en forme de V grâce à plusieurs rouleaux de formage. La bande d'acier formée est ensuite automatiquement amenée au joint de l'élément filtrant, où les lames de serrage avec des motifs de surface spéciaux pressent fermement la bande d'acier sur l'élément filtrant et la coupent simultanément. Ce processus crée une garniture mécanique fiable et remplace les méthodes de collage conventionnelles.
La machine convertit d'abord la bande d'acier plate en un profilé en forme de V à l'aide de plusieurs rouleaux de formage. La bande formée est ensuite transportée vers la position de jointure de l'élément filtrant. Les lames de serrage pressent fermement la bande d'acier en forme de V sur l'élément filtrant tout en coupant la bande en même temps, créant ainsi une connexion étanche solide et durable.
| Paramètre | Spécification |
|---|---|
| Modèle | PLJT-250M |
| Capacité de production | 12 pièces/min |
| Hauteur de l'élément filtrant | 30-250 mm |
| Hauteur du pli du filtre | 10 à 38 mm |
| Épaisseur de la bande d'acier | 0,25 à 0,3 mm |
| Largeur de la bande d'acier | 12 mm |
| Diamètre intérieur de la bobine de bande | >150mm |
| Diamètre extérieur de la bobine de bande | <600mm |
| Puissance du moteur | 100 W |
| Pression atmosphérique | 0,6 MPa |
| Alimentation | 380 V/50 Hz |
| Dimensions de la machine (L × L × H) | 1930 × 750 × 1380 mm |
Q1 : Que dois-je faire si la longueur de la bande d’acier après le découpage est trop longue ou trop courte ?
R : Ajustez la longueur d'alimentation en acier à l'aide du volant de réglage de la longueur de la bande. Tournez dans le sens des aiguilles d'une montre pour augmenter la longueur d'alimentation et dans le sens inverse des aiguilles d'une montre pour la réduire. Ajustez en fonction de l'échelle d'alimentation et de la position du pointeur.
Q2 : Pourquoi la bande d'acier est-elle fixée trop haut ou trop bas sur l'élément filtrant ?
R : La distance entre les rouleaux d'alimentation, les plaques de guidage, le panneau de porte et les lames de coupe peut ne pas correspondre à la hauteur du pli du filtre. Desserrez l'écrou de blocage, tournez la poignée de réglage pour modifier le jeu et verrouillez-la après le réglage.
Q3 : Que dois-je vérifier si la bande d’acier ne peut pas être alimentée correctement ?
R : Vérifiez si l'alimentation en air est correctement connectée (0,6 MPa), si le cylindre d'alimentation et le cylindre de pressage fonctionnent normalement et si les électrovannes correspondantes fonctionnent correctement.
Q4 : Pourquoi l’élément filtrant ne parvient-il pas à se décharger en douceur ?
R : L'angle de rotation du panneau de la porte d'alimentation peut être insuffisant.
Ajustez la course de la crémaillère pour augmenter l'angle d'ouverture et assurer une décharge fluide de l'élément filtrant.
1. Il s'agit d'une machine de serrage de métal entièrement automatique conçue pour la production en série de capuchons d'extrémité d'éléments filtrants de liaison et d'étanchéité.
2. Des échantillons gratuits sont disponibles (vous envoyez les éléments filtrants, nous les serrerons et les renverrons pour votre inspection).
3. Des réductions sont disponibles pour les commandes groupées ; veuillez consulter notre équipe commerciale concernant les délais de livraison spécifiques.
4. La personnalisation est disponible pour les éléments filtrants plus grands (par exemple, PLJT-500M) ou les spécifications de bandes d'acier spéciales.
5. La machine est livrée avec un manuel bilingue (chinois/anglais), des schémas de circuit et une liste de pièces pneumatiques.
6. En tant qu'exportateur professionnel d'équipements de serrage des métaux, nous proposons des prix directs usine, une garantie d'un an et un approvisionnement à long terme en pièces d'usure (lames de serrage, rouleaux de pression en forme de V, rouleaux d'alimentation, joints de cylindre, etc.).
7. Vous êtes invités à demander un devis ou à visiter notre usine.
