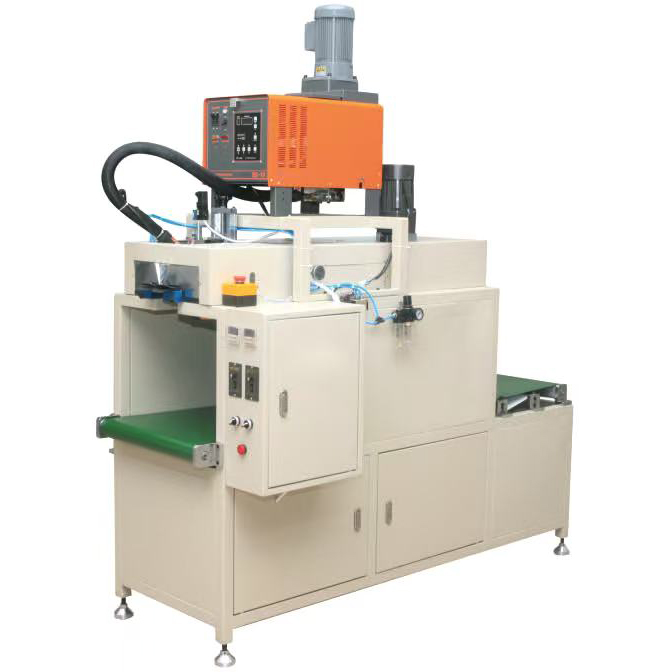

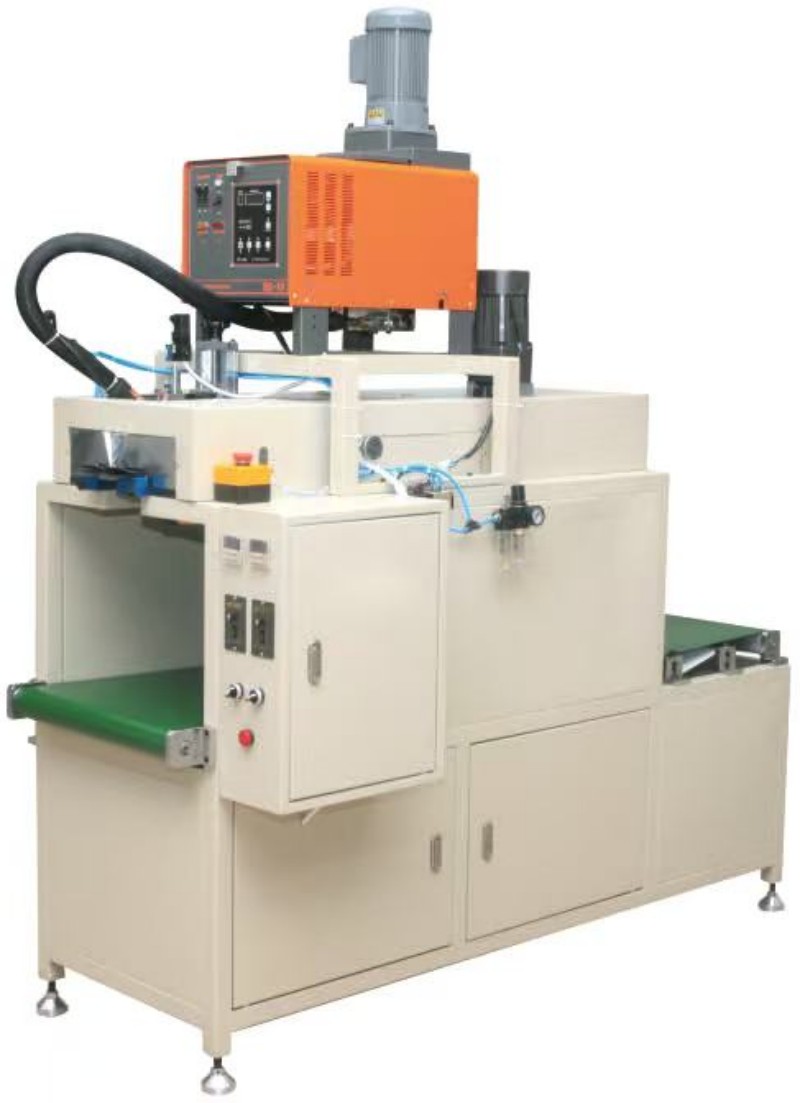

La machine de collage de papier filtre thermofusible entièrement automatique de Pulan Factory est un équipement spécialisé pour le collage par adhésif thermofusible de filtres automobiles (filtre à huile, filtre à carburant et filtre à air) et de connecteurs d'éléments de filtre hydraulique, avec une longueur de liaison maximale de 1 000 mm.
Une machine de collage de papier filtre thermofusible entièrement automatique est un dispositif automatisé pour le collage par adhésif thermofusible des embouts sur de longues cartouches filtrantes (jusqu'à 1 000 mm). Il se compose d'un mécanisme de tête de distribution, d'un mécanisme de transport (double courroie synchrone + courroie plate), d'une machine à colle thermofusible et d'un système de surveillance infrarouge. Pendant le fonctionnement, la cartouche filtrante est insérée dans l'entrée, détectée par le capteur infrarouge et libérée par le cylindre de positionnement. La cartouche filtrante entre dans la station de distribution, la tête de distribution distribue automatiquement l'adhésif et les courroies synchrones le mettent sous pression et le transportent vers l'arrière. Le produit fini tombe sur la bande plate pour la sortie. Il convient à la production en grand volume de liaisons de cartouches filtrantes longues.
La machine de collage de papier filtre thermofusible entièrement automatique convient au collage adhésif thermofusible des joints pour :
Filtres à huile automobiles
Filtres à carburant
Filtres à air
Éléments filtrants hydrauliques
Longueur de l'élément filtrant Applicable: ≤1000mm
1. Système de tête de distribution de colle
Levage et mouvement horizontal réglables
Réglage fin du volume de colle
Convient à différentes tailles d'éléments filtrants
2. Système de transport
Deux courroies synchrones pour le pressage et le transport
Sortie du convoyeur à bande plate
Moteur principal : 200W
Moteur du convoyeur : 200W
3. Système adhésif thermofusible
Puissance de chauffe : 4kW
Puissance du moteur : 0,12 kW
4. Système de surveillance infrarouge
Capteur infrarouge de cylindre de positionnement d'entrée
Capteur infrarouge de tête de distribution de colle
5. Plaques de guidage supérieure et inférieure + blocs de guidage
4 plaques de guidage avec blocs de guidage
Empêcher les éléments filtrants de tomber
Assurer une alimentation stable et précise
6. Système de contrôle
Contrôle de vitesse indépendant pour le moteur principal et le moteur du convoyeur
Comptoir de production
Interrupteur d'arrêt d'urgence
et fondu à haute température, puis distribué avec précision sur le joint de l'élément filtrant à travers la buse de colle.
Les courroies synchrones appliquent une pression pour serrer et lier le joint tout en transportant simultanément le produit fini vers l’arrière. L'élément filtrant lié est finalement déchargé par le convoyeur à bande plate.
1. Préparation du chargement
Placez la machine de collage de papier filtre thermofusible entièrement automatique avec le joint tourné vers le haut dans l'espace entre les plaques de guidage gauche et droite. Alignez le centre de l'ouverture avec le bloc de guidage. L'élément filtrant suivant peut être placé entre les plaques de guidage supérieure et inférieure pour éviter toute chute.
2. Alimentation manuelle
Poussez légèrement l'élément filtrant vers l'avant jusqu'à ce que le capteur infrarouge du cylindre de positionnement détecte le produit.
3. Libération automatique
Le cylindre de positionnement se rétracte et permet à l'élément filtrant d'entrer dans la station de distribution de colle.
4. Distribution d'adhésif
Lorsque le capteur infrarouge de distribution de colle détecte la position correcte, l'électrovanne s'ouvre et la tête de distribution applique de l'adhésif.
5. Pressage et transport
Les courroies synchrones déplacent l'élément filtrant hors de la station de colle tout en appuyant et en fixant le joint collé.
6. Transport intermittent
Les courroies synchrones transportent les éléments filtrants par intermittence. Après qu'une certaine quantité s'accumule, les produits tombent sur le convoyeur à bande plate.
7. Sortie du produit fini
Le convoyeur à bande plate transfère les éléments filtrants finis à l'extérieur de la machine.
1. Capacité de liaison des éléments filtrants longs (≤1000 mm)
La machine de collage de papier filtre thermofusible entièrement automatique prend en charge une longueur de liaison maximale de 1 000 mm, ce qui la rend adaptée aux grandes applications de filtrage telles que les filtres de camions lourds et les éléments filtrants de machines de construction.
2. Double surveillance infrarouge pour une liaison précise
Le capteur infrarouge de positionnement et le capteur infrarouge de distribution de colle garantissent un fonctionnement précis uniquement lorsque l'élément filtrant est correctement positionné, évitant ainsi les fuites de colle et une liaison incomplète.
3. Pressage et transport à bande synchrone intégrés
Les doubles courroies synchrones remplissent à la fois des fonctions de pressage et de transport, réduisant ainsi la manipulation manuelle et améliorant l'efficacité de la production.
4. Contrôle du volume de colle réglable
Chaque tête de distribution de colle est équipée d'une vis de réglage indépendante :
Rotation dans le sens des aiguilles d'une montre : réduit le débit d'adhésif
Rotation dans le sens inverse des aiguilles d'une montre : augmente le débit d'adhésif
Convient à différentes spécifications de filtre.
5. Position de la tête de distribution de colle réglable
La hauteur et la position horizontale de la tête de colle peuvent être rapidement ajustées grâce à des volants et des boulons de réglage.
6. Réglage facile de la tension de la courroie synchrone
Des volants indépendants des deux côtés permettent un réglage rapide de la tension de la courroie, garantissant une force de pression uniforme et une qualité de liaison fiable.
7. Les plaques de guidage empêchent la chute du filtre
Les quatre plaques de guidage et les blocs de guidage à l'entrée assurent une alimentation en douceur et empêchent les éléments filtrants de basculer ou de tomber.
8. Vitesse de production réglable
Le moteur principal et le moteur du convoyeur sont équipés de régulateurs de vitesse indépendants.
10 à 30 pièces/min réglable
| Paramètre | Spécification |
| Modèle | PLRZ-1000N |
| Capacité de production | 10 – 30 pièces/min (réglable) |
| Longueur maximale de passage de l'élément filtrant | 1000 millimètres |
| Puissance du moteur principal | 200 W |
| Puissance du moteur du convoyeur | 200 W |
| Puissance du moteur adhésif thermofusible | 0,12 kW |
| Puissance de chauffage de l'adhésif thermofusible | 4 kW |
| Puissance totale | Env. 4,5 kW |
| Pression d'alimentation en air | 0,6 MPa |
| Alimentation | 220V / 50Hz (personnalisable) |
| Dimensions hors tout (L × L × H) | 1865 × 806 × 2037 mm |
Installez la machine sur un sol plat, propre et bien ventilé, à l'écart des environnements poussiéreux à haute température.
Gardez un espace libre de plus d'un mètre des deux côtés et d'un espace libre de plus de 1,5 mètre à l'avant et à l'arrière.
Utilisez un chariot élévateur d'une capacité supérieure à 1 tonne pour le transport.
Réparez la machine et réglez correctement le niveau.
Connectez une alimentation 220 V/50 Hz avec une mise à la terre indépendante.
Pression d'air requise : 0,6 MPa.
Vérifiez les câbles, les boutons d'arrêt d'urgence et les portes du couvercle de sécurité avant l'utilisation.
Q1 : Pourquoi la liaison du filtre n’est-elle pas assez forte ?
R : Les raisons courantes incluent :
Volume de colle insuffisant → Augmenter le débit de colle.
Vitesse du convoyeur trop rapide → Réduire la vitesse du moteur principal.
Courroie synchrone trop lâche → Régler la tension de la courroie.
Q2 : La machine peut-elle lier des éléments filtrants d’une longueur supérieure à 1 000 mm ?
R : Le modèle standard prend en charge une longueur maximale de 1 000 mm. Des corps de machine allongés personnalisés et des convoyeurs plus longs sont disponibles pour des exigences particulières.
Q3 : Que dois-je faire si l'élément filtrant se coince ou tombe ?
R : Vérifiez si les plaques de guidage d'entrée sont déformées, si le bloc de guidage est correctement aligné et si la tension de la courroie synchrone est correcte. Ajuster conformément au manuel d'utilisation.
Q4 : Combien de temps le système adhésif thermofusible doit-il préchauffer ?
R : Il faut généralement environ 15 à 20 minutes pour atteindre la température prédéfinie (normalement 150 à 180°C selon le type d'adhésif). Un chauffage avant chaque quart de production est recommandé.
Machine de collage de filtres adhésifs thermofusibles entièrement automatique pour la production en série d'éléments filtrants longs (≤ 1000 mm).
Tests d’échantillons gratuits disponibles. Les clients peuvent envoyer des échantillons de filtres pour des tests de liaison.
Les commandes groupées sont éligibles à des réductions. Veuillez contacter le service commercial pour connaître le délai de livraison.
Solutions personnalisées disponibles, notamment une longueur de liaison plus longue, différentes exigences de tension et des têtes de distribution de colle spéciales (rondes, carrées, etc.).
Des manuels en anglais et en chinois, des schémas électriques et des listes de composants pneumatiques sont fournis avec la machine.
En tant qu'exportateur professionnel d'équipements de collage de cartouches filtrantes, nous promettons des prix directs usine, une garantie d'un an et un approvisionnement à long terme en pièces consommables (courroies synchrones, têtes de distribution, éléments chauffants, commutateurs infrarouges, etc.). Bienvenue pour demander un devis ou visiter notre usine.
