Achetez une machine d'enroulement en spirale à mailles expansées HDAF entièrement automatique de qualité auprès de Pulan, un fabricant professionnel en Chine. Avec un remplacement rapide du moule, un diamètre et une longueur de tube réglables, une surface finie lisse ne nécessitant aucun traitement secondaire et un gaspillage de matériaux minimal, il offre une solution économique pour la fabrication de tubes grillagés à grande échelle.
| Paramètre | Spécification |
|---|---|
| Modèle | PLJY109-500 |
| Diamètre de traitement | Φ80–Φ500 mm |
| Largeur de maillage étendue | 109 millimètres |
| Épaisseur de la bande d'acier | 0,25 à 0,4 mm |
| Capacité de production | 10 à 20 pièces/min |
| Puissance du moteur | 2,2 kW |
| Alimentation | 380 V/50 Hz |
| Pression atmosphérique de travail | 0,6 MPa |
| Poids de la machine | 550 kg |
| Dimensions de la machine (L × L × H) | 1 500 × 1 180 × 2 000 mm |

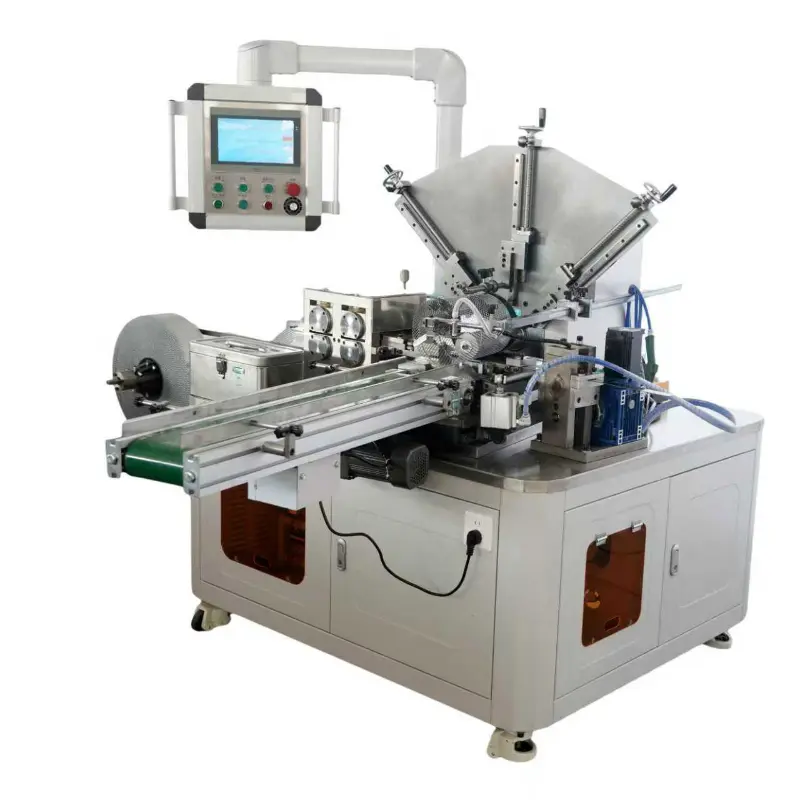

La machine d'enroulement en spirale à mailles expansées HDAF entièrement automatique est une machine de formage automatique conçue pour fabriquer des cylindres en spirale à partir de mailles métalliques déployées utilisées dans les filtres à air robustes. Il intègre un dérouleur, un mécanisme d'alimentation en treillis, une unité d'aplatissement, une broche de formage en spirale, un ensemble de coupe et un système de contrôle à écran tactile PLC dans une ligne de production compacte.
Le treillis déployé est continuellement introduit dans la machine, aplati avant d'entrer dans la section de formage, enroulé en spirale autour de la matrice sélectionnée et automatiquement coupé une fois la longueur prédéfinie atteinte. Il est largement utilisé pour produire des treillis de protection extérieurs et des tubes de support pour les filtres de camions lourds, les filtres d'équipement de construction et les cartouches de dépoussiérage industrielles. La machine traite des bandes d'acier de 109 mm de large avec une plage d'épaisseur de 0,25 à 0,4 mm et prend en charge des diamètres finis de Φ80 mm à Φ500 mm. Quinze jeux de matrices interchangeables (tailles 13 à 35) permettent aux opérateurs de changer rapidement de diamètre de produit en suivant les spécifications d'outillage correspondantes.
La machine alimente en continu le treillis expansé à travers les rouleaux d'alimentation jusqu'à la section d'aplatissement, où le matériau est redressé avant d'entrer dans la broche rotative. Guidé par la matrice de formage sélectionnée, le treillis est enroulé en spirale pour prendre une forme cylindrique. Une fois que la longueur de tube prédéfinie est atteinte, le coupeur pneumatique termine automatiquement le processus de coupe, permettant au cylindre de treillis fini d'être retiré avant le début du cycle de production suivant.
Étapes de production
Q1 : Pourquoi le diamètre du cylindre de maille fini est-il plus grand ou plus petit que requis ?
R : Un diamètre surdimensionné est généralement dû à une pression insuffisante entre les rouleaux d'alimentation, tandis qu'un diamètre sous-dimensionné résulte généralement d'une pression excessive. Réglez d'abord le jeu du rouleau d'alimentation, puis ajustez la molette de verrouillage si nécessaire.
Q2 : Pourquoi la couture en spirale se sépare-t-elle après le formage ?
R : La roue de formation de bord n'applique peut-être pas suffisamment de pression. Augmentez sa pression pour vous assurer que la couture est bien verrouillée.
Q3 : Comment les problèmes d’alimentation en matériaux doivent-ils être traités ?
R : Vérifiez que l'extrémité de la bande a été coupée à un angle d'environ 30 ° et que l'entrée d'alimentation est correctement alignée. Si le matériau se bloque, retirez la plaque de guidage d'entrée, éliminez le blocage, réinstallez la plaque de guidage et redémarrez la production.
Q4 : Y a-t-il une différence lors de la production de cylindres inférieurs ou supérieurs à Φ200 mm ?
R : Oui. Retirez la butée de la tige de coupe pour les diamètres inférieurs à Φ200 mm et réinstallez-la lors de la production de cylindres de plus de Φ200 mm pour garantir un enroulement et une coupe appropriés.
La machine d'enroulement en spirale à mailles expansées HDAF entièrement automatique est une solution idéale pour la production à grande échelle de tubes à mailles expansées pour les filtres à air et les systèmes de dépoussiérage robustes.
Nous proposons des essais d'échantillons gratuits : envoyez-nous simplement votre bande d'acier et nous fabriquerons des échantillons de produits pour votre évaluation avant l'achat. Des machines personnalisées sont disponibles pour différentes largeurs de bande ou épaisseurs de matériau en modifiant les composants d'outillage et d'alimentation correspondants.
Chaque machine est fournie avec des manuels d'utilisation en chinois et en anglais, des dessins électriques et des tableaux de spécifications d'outillage. Pulan propose également des prix directs usine, une garantie d'un an et une assistance à long terme en matière de pièces de rechange, notamment des couteaux, des matrices de formage, des rouleaux d'alimentation et des composants d'étanchéité pneumatique. Contactez-nous pour un devis ou planifiez une visite d’usine.
