Achetez une machine de découpe et de laminage de maille Hdaf de qualité auprès de l'usine de Pulan en Chine. Il adopte un contrôle par programme PLC et un fonctionnement par écran tactile, permettant des réglages du diamètre du produit (Φ55~350 mm). Il convient aux matériaux de tôles d'acier/plaques grillagées d'une épaisseur de 0,3 à 1,0 mm et d'une largeur ≤ 1 000 mm, avec une efficacité de production de 10 à 30 pièces/min. Les déchets sont automatiquement collectés et la structure est compacte. En tant que fabricant professionnel de machines à rouler, nous proposons des prix directs usine et des services personnalisés. Bienvenue pour passer des commandes groupées.

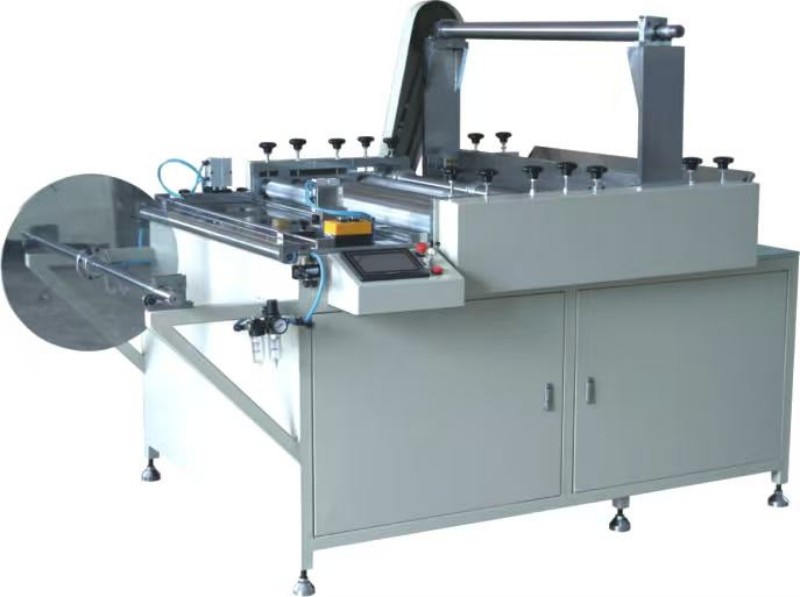

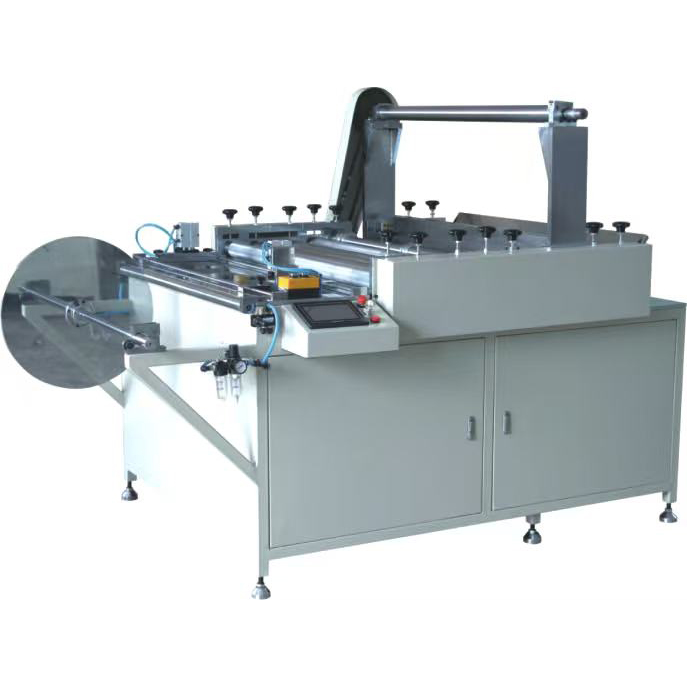

La machine de découpe et de laminage de treillis Hdaf est une machine automatique basée sur le principe de laminage à trois rouleaux, qui effectue le nivellement, la découpe (rupture de treillis), la coupe à longueur fixe et le laminage de tôles d'acier ou de tôles grillagées en un seul processus. Il se compose de sept parties principales : support d'alimentation en matériaux, mécanisme de pressage, mécanisme de nivellement, mécanisme de coupe, mécanisme de coupure, mécanisme de roulement et dispositif de collecte des déchets. Il convient à la production en série de mailles et de boîtiers de protection pour filtres à air de taille moyenne et grande. Le diamètre peut être réglé numériquement via l'écran tactile, avec une grande précision de roulement et des surfaces d'extrémité lisses.
Traitement par laminage des treillis de protection intérieurs et extérieurs des éléments de filtre à air et des boîtiers d'ensemble de filtre à air.
Support d'alimentation en matériau (avec bloc de frein et plaque d'arrêt en matériau)
Mécanisme de pressage du matériau (cylindre + plaque de pressage)
Mécanisme de nivellement (rouleaux de nivellement à plusieurs étages)
Mécanisme de coupe (lames de coupe supérieure et inférieure, espacement réglable)
Mécanisme de coupe (couteaux supérieurs et inférieurs, entraînés par cylindre)
Mécanisme de roulement (roulage à trois rouleaux, angle de plaque de roulement réglable)
Dispositif de collecte des déchets (arbre d'enroulement automatique)
Contrôle électrique (automate + écran tactile, interface chinois/anglais)
Principe de roulement à trois rouleaux. Après le nivellement, la découpe et la découpe à longueur fixe, le matériau est roulé dans la forme cylindrique requise grâce à la coopération des rouleaux de roulement et de la plaque de roulement.
Chargement : Le matériau de la bobine est installé sur l'arbre d'alimentation, fixé par la plaque d'arrêt, et l'arbre d'alimentation est monté dans le siège du roulement.
Alimentation du matériau : Le matériau passe à travers le déflecteur de la table de travail, le premier rouleau d'alimentation, les rouleaux de nivellement et le deuxième rouleau d'alimentation.
Coupe (rupture de maille) : Ajustez l'espacement des lames de coupe en fonction de la largeur du produit. Le matériau large est découpé en plusieurs bandes tout en maintenant la connexion entre elles.
Découpe : Le matériau passe à travers le mécanisme de coupe et le troisième rouleau d'alimentation, puis est coupé selon la longueur prédéfinie (calculée en fonction du diamètre du produit).
Roulement : le matériau en feuille découpée entre dans le mécanisme de roulement, prend une forme ronde et est déchargé.
Collecte des déchets : les déchets de bordure générés après la découpe sont automatiquement enroulés sur l'arbre de collecte des déchets.
1. Processus intégré de découpe de maillage + laminage
De la matière première aux produits cylindriques finis, la machine de découpe et de laminage de treillis Hdaf effectue le nivellement, la découpe, la découpe à longueur fixe et le laminage en un seul processus, réduisant ainsi le besoin de plusieurs machines et de manutention intermédiaire.
2. Capacité de traitement de grande taille
Diamètre de roulement maximum Φ350 mm, longueur maximale 1 000 mm, adapté aux grands treillis de protection de filtre à air et aux boîtiers utilisés dans les camions lourds, les machines de construction et d'autres applications.
3. Réglage numérique du diamètre
Le diamètre du produit (Φ55~350mm) peut être directement saisi sur l'écran tactile. Le mécanisme de roulement s'adapte automatiquement à l'angle de la plaque de roulement sans réglage manuel répété.
4. Contrôle du programme PLC, fonctionnement coordonné
Les processus d'alimentation, de nivellement, de découpe, de tronçonnage et de laminage sont automatiquement connectés, garantissant un fonctionnement stable et un rythme de production constant (10 à 30 pièces/min).
5. Dispositif de collecte automatique des déchets
Après la coupe, les déchets de chant sont automatiquement enroulés en rouleaux, ce qui facilite le nettoyage centralisé et maintient la zone de travail propre.
6. Mécanisme de nivellement multi-rouleaux
Le matériau passe à travers plusieurs rouleaux de nivellement pour garantir la planéité avant de rouler. Le produit fini présente une bonne rondeur et des surfaces d'extrémité lisses sans déformation.
7. Dégagement de coupe réglable, coupe nette
Le jeu de contact entre les couteaux supérieur et inférieur peut être ajusté avec précision pour garantir des bords de coupe lisses sans bavures et éviter d'endommager la lame.
8. Pressage pneumatique + réglage fin manuel, fonctionnement flexible
Le pressage des matériaux utilise un pressage automatique des cylindres. Chaque espace entre les rouleaux peut également être ajusté à l'aide d'un volant, s'adaptant ainsi à différentes épaisseurs et matériaux.
| Paramètre | Spécification |
| Modèle | PLJY350-1000 |
| Gamme de diamètre de roulement | Φ55 ~ 350 millimètres |
| Largeur maximale du produit (longueur) | 1000 millimètres |
| Largeur maximale de passage du matériau | 1000 millimètres |
| Diamètre maximum du rouleau de matière première | ≤ 600 millimètres |
| Épaisseur du matériau applicable | 0,3 ~ 1,0 mm (plaque d'acier, plaque grillagée) |
| Efficacité de production | 10 ~ 30 pièces/min (réglable) |
| Puissance du moteur principal | 1,5 kW |
| Pression d'alimentation en air | 0,6 MPa |
| Alimentation | 380 V/50 Hz |
| Dimensions hors tout (L × L × H) | 2330 × 1650 × 1600 mm |
Installer sur un site plat, propre et bien ventilé, en évitant les poussières à haute température.
Gardez une distance >1 mètre des deux côtés et >1,5 mètres à l'avant et à l'arrière.
Utilisez un chariot élévateur de plus de 2 tonnes pour le transport.
Réparez la machine et ajustez le niveau.
Alimentation : 380V/50Hz avec mise à la terre indépendante.
Pression d'alimentation en air : 0,6 MPa.
Vérifiez si le câble et le bouton d'arrêt d'urgence sont réinitialisés avant l'utilisation.
Q1 : Comment garantir la rondeur du roulement ?
R : Ajustez l'angle entre la plaque à rouler et les rouleaux à rouler. Tournez la poignée de réglage dans le sens des aiguilles d'une montre pour augmenter le diamètre de roulement et dans le sens inverse des aiguilles d'une montre pour le diminuer jusqu'à ce que la rondeur réponde aux exigences.
Q2 : Que dois-je faire si le coupeur ne peut pas couper complètement le matériau ?
R : Raisons possibles :
① La pression d'air du cylindre de coupe est trop faible → augmenter la pression d'air.
② L'espace entre les couteaux supérieur et inférieur est trop grand → ajustez le boulon de serrage pour éliminer l'espace.
③ La lame est émoussée → affûtez ou remplacez la lame.
Q3 : La lame de coupe ne peut pas briser le maillage (le maillage de protection n'est pas séparé) ?
R : Vérifiez le jeu entre les lames de coupe supérieure et inférieure et l'espacement des lames. Un jeu excessif ou des lames émoussées peuvent provoquer une coupe incomplète. Ajustez le jeu ou affûtez les lames conformément au manuel.
Q4 : Pourquoi les deux extrémités du produit sont-elles coupées dans une surface inclinée ?
R : Un jeu inégal entre les rouleaux d'alimentation supérieur et inférieur entraîne une déviation du matériau. Ajustez le jeu de chaque rouleau d'alimentation pour assurer l'équilibre gauche et droit.
Q5 : L'arbre de collecte des déchets ne tourne pas ou ne peut pas s'enrouler fermement ?
R : Vérifiez si la rainure du boulon de positionnement de l'arbre de collecte est correctement connectée et si le boulon de serrage du bloc de frein est trop serré. Réglez correctement la force de freinage.
Cette machine de découpe et de laminage de treillis Hdaf est une machine de découpe et de laminage de treillis intégrée pour les grands filtres à air, adaptée à la production en série de treillis et de boîtiers de protection de filtres à air.
Des tests d'échantillons gratuits sont disponibles (envoyez votre matériau en feuille, nous produirons des échantillons et les renverrons pour inspection).
Les commandes groupées sont éligibles à des réductions. Veuillez contacter le service commercial pour connaître le délai de livraison.
Des solutions personnalisées sont disponibles pour des diamètres de laminage plus grands (>350 mm), des largeurs plus longues (>1 000 mm) ou des épaisseurs de matériaux spéciales.
Des manuels chinois + anglais, des schémas électriques et des listes de composants pneumatiques sont fournis avec la machine.
En tant qu'exportateur professionnel de matériel roulant, nous proposons des prix directs usine, une garantie d'un an et un approvisionnement en pièces de rechange à long terme (lames de coupe, lames de coupe, pignons, etc.). Bienvenue pour demander un devis ou visiter notre usine.
