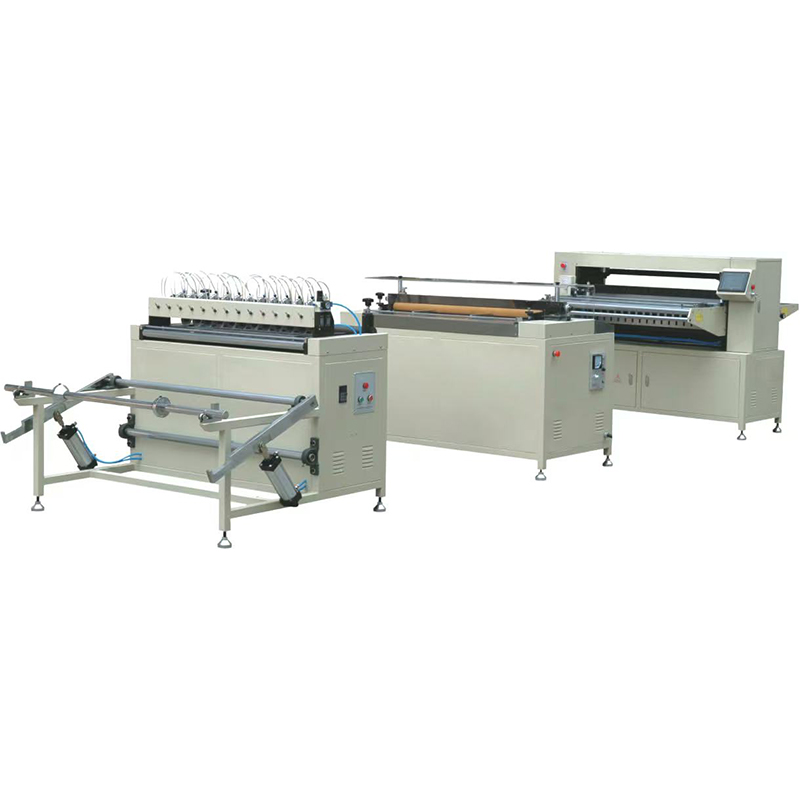

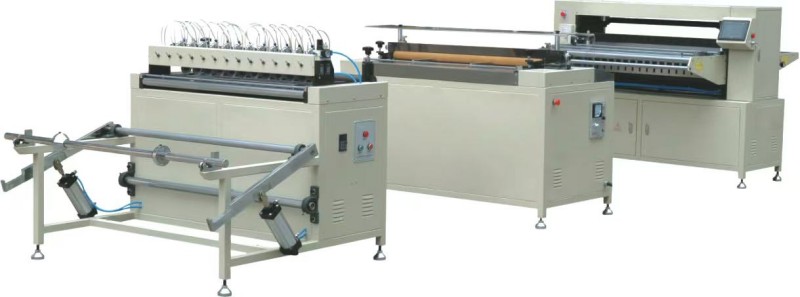

Une ligne de production de plissage de papier à couteau entièrement automatique de haute qualité est proposée par le fabricant chinois Pulan. Il s'agit d'une ligne de production de plissage entièrement automatique pour les éléments filtrants en papier utilisés dans les filtres et les purificateurs, intégrant la pré-refendage, l'imprimante de rainage, le pliage et le façonnage en un seul système. La largeur maximale du papier filtre est de 1 050 mm, la largeur de refendage minimale est de 32 mm, le pas de rainage est réglable de 10 à 100 mm, la hauteur de pli est réglable en continu de 8 à 55 mm et la vitesse de pliage atteint 0 à 110 plis/min.
La ligne de production de plissage de papier à couteau entièrement automatique est une ligne de production automatique qui traite le papier filtre par pré-refendage (coupe en largeur), imprimante (rainage et marquage) et machine de plissage (pliage au couteau + mise en forme par chauffage) en séquence. Il se compose de trois sections principales : l'unité de pré-refendage, l'unité d'impression et l'unité de plieuse. Il convient à la production en série d'éléments filtrants en papier pour filtres et purificateurs. Les éléments filtrants produits présentent des extrémités plates, des dimensions précises et une hauteur de pliage réglable.
Conception intégrée trois-en-un
La pré-refente, l'imprimante et la plieuse sont connectées de manière transparente, réduisant ainsi la manipulation intermédiaire et améliorant l'efficacité de la production.
Capacité de traitement sur grande largeur
La largeur maximale du papier filtre atteint 1 050 mm, la largeur de fente minimale est de 32 mm et la largeur maximale pliable est de 1 050 mm, adaptée à diverses spécifications de filtre.
Pas de rainage réglable précis (10 ~ 100 mm)
Le moteur pas à pas contrôle le système de rainage. Le pas de rainage (égal à la hauteur de pliage) peut être réglé directement sur l'écran tactile, y compris les paramètres décimaux tels que 8,5 mm, ce qui rend le réglage pratique.
Large plage de hauteur de pliage (8 ~ 55 mm), réglage continu
La hauteur de pliage est réglée via l'écran tactile et ajustée avec précision à l'aide de blocs de positionnement de hauteur de pliage et de manchons de positionnement de cylindre. Lorsque la hauteur de pliage dépasse 35 mm, le rouleau B doit être remplacé pour augmenter la courbe d'échange des couteaux.
Transmission à came pour des dimensions précises
La plieuse adopte une structure de transmission à came pour garantir un mouvement précis du couteau et des extrémités pliantes plates et cohérentes.
Mise en forme du chauffage avec une large plage de contrôle de température (ambiante ~ 250 ℃)
Les plaques chauffantes supérieure et inférieure peuvent être contrôlées indépendamment. Après pressage à chaud, l'élément filtrant conserve une forme stable sans rebond.
Marquage et comptage de points pour une découpe facile
La machine marque automatiquement en fonction de la quantité de plis prédéfinie, éliminant ainsi le besoin de mesures manuelles lors d'une découpe ultérieure.
Écran tactile bilingue avec stockage de recettes
Des paramètres tels que la hauteur de pliage, le pas de rainage, la vitesse de pliage, la quantité de production et la température peuvent être définis et stockés. L'arrêt automatique après avoir atteint la quantité de production prédéfinie est pris en charge.
| Paramètre | Spécification |
| Modèle | PLCZ55-1050-II |
| Vitesse d'alimentation du papier | 0,5 ~ 12 m/min (réglable) |
| Largeur maximale de passage du papier filtre | 1050 millimètres |
| Largeur minimale de refendage du papier filtre | 32 millimètres |
| Vitesse d'impression | 200 fois/min |
| Pas d'impression | 10 ~ 100 mm (réglable) |
| Hauteur de pliage maximale | 55 millimètres |
| Hauteur minimale de pliage | 8 mm |
| Largeur pliable maximale | 1050 millimètres |
| Vitesse de pliage | 0 ~ 110 plis/min (réglable en continu) |
| Puissance totale du moteur | 2,25 kW (pré-refente 0,75 + imprimante 0,75 + plieuse 0,75) |
| Puissance de chauffage | 8 kW |
| Plage de contrôle de la température | Ambiante ~ 250°C |
| Pression d'alimentation en air | 0,6 MPa |
| Alimentation | 380 V/50 Hz |
| Dimensions de l'unité de pré-refendage (L×L×H) | 1 500 × 1 300 × 1 200 mm |
| Dimensions de l'unité d'impression | 1 500 × 1 000 × 1 250 mm |
| Dimensions de la machine à plier | 1800 × 1750 × 1500 mm |
Application : traitement de plissage des éléments filtrants en papier pour filtres et purificateurs (pré-refendage → rainage → pliage → mise en forme par chauffage → marquage et comptage de points).
Composants principaux (trois sections) :
Unité de pré-refendage : support de déroulement (arbre d'expansion d'air + bras oscillant), couteaux de refendage importés (espacement réglable), rouleaux d'alimentation en papier (contrôle de vitesse à fréquence variable), unité triple pneumatique
Unité d'impression : couteau de rainage supérieur (profondeur réglable), rouleaux d'alimentation en papier (contrôle de vitesse électromagnétique), pas de rainage contrôlé par moteur pas à pas
Unité de machine à plier : couteaux pliants supérieurs et inférieurs (transmission à came), plaques chauffantes supérieure et inférieure (température ambiante ~ 250 ℃), compteur de points, système de contrôle à écran tactile
Systèmes auxiliaires : interrupteur photoélectrique, convertisseur de fréquence, régulateur de vitesse, interrupteur d'arrêt d'urgence, verrouillage de protection
Principe de base : Le papier filtre est d'abord traité par pré-refendage pour le réglage de la largeur (en option), puis passe dans l'imprimante pour créer des lignes de pliage (pas de rainage = hauteur de pli). Il entre ensuite dans la plieuse, où les couteaux pliants supérieur et inférieur travaillent alternativement (hauteur de chevauchement = hauteur de pli) pour former du papier filtre plissé. Enfin, les plaques chauffantes appliquent de la chaleur et de la pression pour le façonnage, tandis que le dispositif de marquage par points crée des marques en fonction de la quantité de pliage prédéfinie.
Processus de production :
Alimentation : Le papier filtre en rouleau est installé sur l'arbre d'alimentation et le bras oscillant soulève le matériau à alimenter.
Pré-refente : Le papier filtre passe à travers des rouleaux de tension, des rouleaux de support et des rouleaux d'alimentation. L'espacement des couteaux de refendage est ajusté en fonction de la largeur du produit (distance entre deux couteaux = largeur souhaitée), coupant le papier en plusieurs tronçons sans séparation complète si nécessaire.
Rainage : le papier filtre pénètre dans l'unité d'impression. La profondeur et le pas de rainage sont ajustés et les paramètres du moteur pas à pas sont définis via l'écran tactile. Le pas de rainage est égal à la hauteur du pli.
Pliage : Le papier filtre entre dans la plieuse et est plié par les couteaux supérieur et inférieur en forme plissée.
Marquage et comptage de points : le dispositif de marquage de la plate-forme avant marque automatiquement en fonction du numéro de pli prédéfini.
Mise en forme par chauffage : l'élément filtrant plié passe à travers des plaques chauffantes supérieures et inférieures réglables et est façonné sous température et pression.
Sortie : Les éléments filtrants finis sont évacués de la plate-forme arrière.
Installez la ligne de production de plissage de papier à couteaux entièrement automatique sur un sol plat, propre et bien ventilé, en évitant les environnements à haute température et poussiéreux.
Gardez une distance de plus de 1 mètre par rapport aux murs des deux côtés et de plus de 1,5 mètre à l'avant et à l'arrière.
La distance entre les trois machines doit être de 0,8 à 1,2 mètres et maintenue sur la même ligne médiane.
Utilisez un chariot élévateur de plus de 1 tonne pour le transport.
Calibrez le niveau de chaque machine.
Alimentation : 380V/50Hz, avec mise à la terre indépendante.
Pression d'alimentation en air : 0,6 MPa.
Vérifiez les câbles, les boutons d'arrêt d'urgence et les portes de protection avant toute utilisation (la machine ne peut pas démarrer lorsque la porte est ouverte).
Q1 : Comment définir une hauteur de pli décimale telle que 8,5 mm ?
R : Entrez la partie entière (par exemple 8) dans la section « Réglage de la hauteur de pli » de l'interface des paramètres du moteur pas à pas et entrez la valeur de réglage décimale dans « Augmentation de la hauteur de pli » (par exemple 3). Calcul : 8 + 3×0,17 = 8,51≈8,5 mm.
Q2 : Pourquoi les extrémités du filtre plié sont-elles inégales ? Comment régler ?
R : Généralement causé par le fait que les couteaux pliants supérieur et inférieur ne sont pas parallèles. Si la surface d'extrémité se déplace vers la gauche, réduisez l'espace du couteau gauche ; s'il se déplace vers la droite, réduisez l'écartement du couteau droit.
Q3 : Quels ajustements sont nécessaires lorsque la hauteur de pliage dépasse 35 mm ?
A : Remplacez le rouleau B sur la plaque coulissante à came inférieure (2 pièces de chaque côté, 4 pièces au total) pour augmenter la courbe d'échange entre les deux couteaux et réduire la vitesse de pliage de manière appropriée pour éviter la casse du papier.
Q4 : Que dois-je faire si l'alimentation du papier avant la découpe ne s'arrête pas ou si des bourrages papier se produisent ?
R : Vérifiez si l’interrupteur photoélectrique est bloqué ou endommagé ; vérifier le système de transmission ; Pendant ce temps, assurez-vous que l'écart entre le rail de guidage et le bord du matériau filtrant est maintenu à 0,2 ~ 0,5 mm et que le rail de guidage est perpendiculaire au rouleau d'alimentation en papier.
Cette ligne de production de plissage de papier à couteau entièrement automatique est une ligne de production de pré-refente-imprimante-pliage-façonnage entièrement automatique, adaptée à la production de pliage à grand volume et de haute précision d'éléments filtrants et purificateurs.
Des tests d'échantillons gratuits sont disponibles (envoyez votre papier filtre, nous testerons le pliage et renverrons des échantillons pour inspection).
Les commandes groupées bénéficient de réductions, veuillez contacter le service commercial pour connaître le délai de livraison.
Une largeur de papier plus large personnalisée, une plage de hauteur de pli spéciale ou des méthodes de chauffage sont disponibles.
Des manuels chinois + anglais, des dessins électriques et des listes de pièces pneumatiques sont fournis avec la machine.
