Machine de collage HDAF

En tant que fabricant et fournisseur professionnel de ligne de production de durcissement de plateau tournant Hdaf entièrement automatique à 16 stations en Chine, la ligne de production de durcissement de plateau tournant Hdaf entièrement automatique à 16 stations de Pulan Factory est un équipement de séchage spécialisé pour le durcissement de l'adhésif sur les cartouches de filtre à air. Il adopte une structure de table rotative à 16 stations ; une fois la cartouche filtrante placée, elle est automatiquement serrée par un cylindre et le disque rotatif traverse la zone de chauffage pour terminer le processus de séchage. La température de séchage est réglable de la température ambiante à 300 ℃ et le ventilateur maintient une température constante pour éviter une surchauffe localisée.

Qu'est-ce qu'une ligne de production de durcissement à table tournante Hdaf entièrement automatique à 16 stations ?

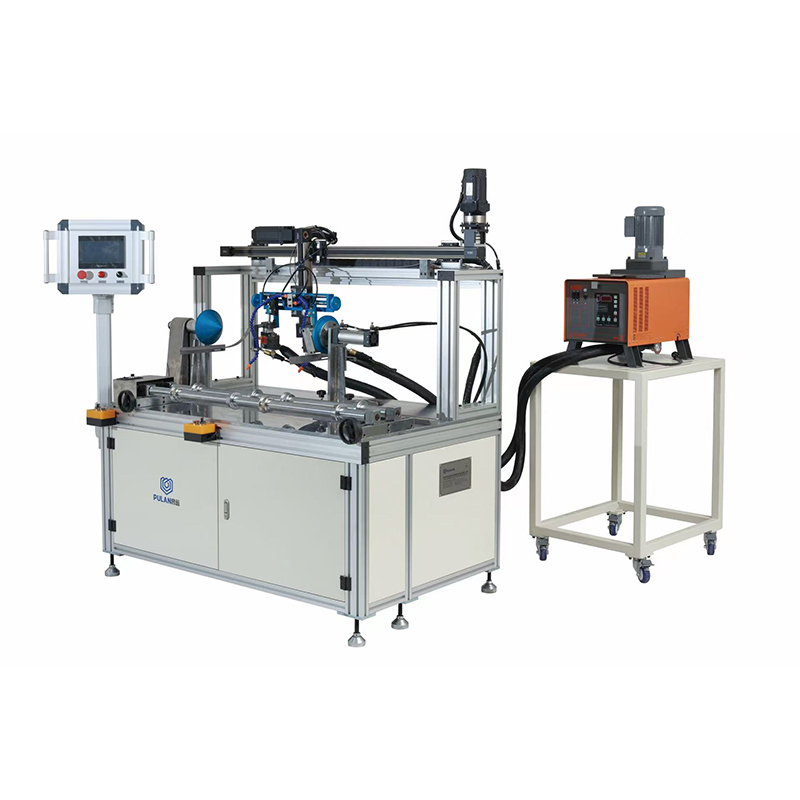

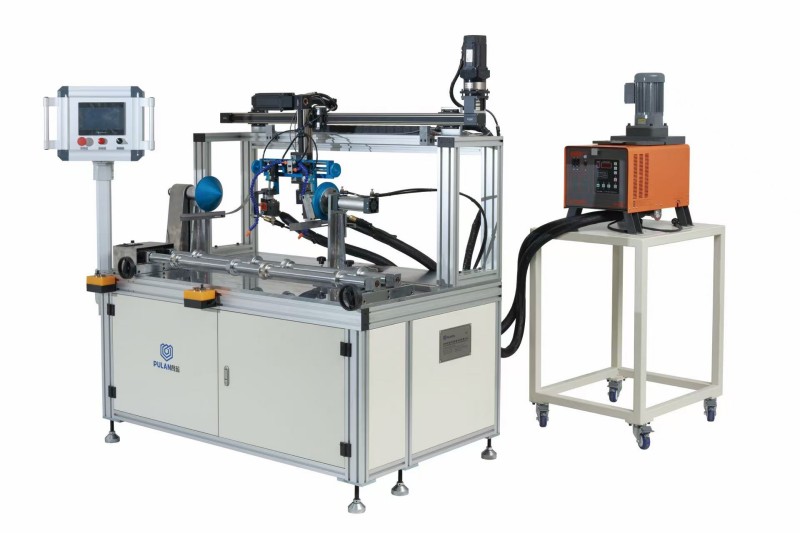

En tant que fabricant et fournisseur professionnel de machine de collage Hdaf en Chine, Pulan propose une machine de collage PLRX1000A Hdaf de haute qualité et durable. La longueur maximale de l'élément filtrant est de 1 000 mm, le diamètre maximal est de 400 mm et la capacité de production est d'environ 2 pièces/min. Il adopte un contrôle par écran tactile et prend en charge les modes d'enroulement spirale/circulaire. Des paramètres tels que le pas et les tours d'enroulement peuvent être ajustés. En tant que fabricant professionnel de bobineuses, nous proposons des prix directs en usine et des services de personnalisation. Bienvenue pour passer des commandes groupées.

Qu'est-ce que la machine de collage Hdaf ?

La machine de collage Hdaf est une machine automatisée conçue pour l'enroulement de fils en cercle extérieur et le renforcement par injection de colle des éléments de filtre à huile. Il se compose de deux parties principales : le dispositif de serrage de l'élément filtrant (têtes coniques actives/passives + cylindre) et le dispositif d'enroulement (moteur pas à pas, vis trapézoïdale, boîte à colle, pistolet distributeur de colle).
Pendant le fonctionnement, le cylindre pousse la tête conique pour serrer l'élément filtrant. Le moteur pas à pas entraîne la rotation de l'élément filtrant, tandis que la vis trapézoïdale entraîne la boîte à colle et la tête d'enroulement pour se déplacer le long de l'axe de l'élément filtrant. Un fil de fibre de verre ou un fil de coton est enroulé uniformément autour de la surface extérieure de l'élément filtrant tandis que l'adhésif est appliqué simultanément, améliorant considérablement la résistance à la pression et les performances de filtration de l'élément filtrant.

Application et structure de l'équipement

Application:

Enroulement de fil en cercle extérieur et traitement par injection de colle pour filtres à huile et filtres à carburant (pour améliorer la résistance à la déformation).

Principaux composants :

Dispositif de serrage de l'élément filtrant :
Tête conique active (entraînée par moteur pas à pas), tête conique passive (entraînée par vérin + vanne manuelle), support de cylindre de contre-pointe
Dispositif d'enroulement :
Boîte à colle et pistolet distributeur de colle, vis et écrou trapézoïdaux, tête d'enroulement, zone de refroidissement
Système de contrôle :
Écran tactile (chinois/anglais), interrupteur d'alimentation, interrupteur d'arrêt d'urgence, interrupteur à pédale
Système auxiliaire :
Triplet pneumatique, vanne manuelle, interrupteur à capteur

Principe de fonctionnement et processus de production

Principe de fonctionnement :

Le moteur pas à pas entraîne la rotation de l'élément filtrant, tandis que la vis trapézoïdale entraîne la boîte à colle et la tête d'enroulement pour se déplacer horizontalement. Le fil est enroulé en spirale autour de la surface extérieure de l'élément filtrant selon le pas prédéfini. En même temps, la boîte à colle chauffe et fait fondre l'adhésif thermofusible, qui est appliqué entre le fil et l'élément filtrant à travers le pistolet distributeur de colle. Une fois le bobinage terminé, la distribution de colle s’arrête automatiquement. L'opérateur coupe le fil et retire le produit fini.

Processus de production :

Chargement:
Installez une extrémité de l'élément filtrant sur la tête conique active.
Serrage :
Déplacez la poignée de la vanne manuelle. Le cylindre pousse la tête conique passive pour serrer fermement l'élément filtrant.
Paramétrage :
Réglez le mode d'enroulement (spirale/circulaire), le pas, les tours de début et de fin, la quantité de production, le délai de distribution de colle et d'autres paramètres via l'écran tactile.
Démarrer l'opération :
Appuyez sur la pédale. La machine démarre automatiquement l'enroulement du fil et la distribution de colle en même temps.
Achèvement:
Une fois le bobinage terminé, la machine s'arrête. Coupez l'extrémité du fil et maintenez l'élément filtrant.
Déchargement:
Actionnez la vanne manuelle pour rétracter la tête conique passive et retirer l'élément filtrant fini.

Caractéristiques du produit

1. Tête conique + serrage pneumatique, aucun dommage à l'élément filtrant
Les deux têtes coniques centrent automatiquement l'élément filtrant. Le cylindre fournit une force de serrage stable, empêchant l'élément filtrant de glisser pendant le fonctionnement sans endommager le couvercle d'extrémité.
2. Transmission à vis trapézoïdale, haute précision d'enroulement
La boîte à colle et la tête d'enroulement sont entraînées par un système de vis et d'écrous trapézoïdaux, garantissant un mouvement fluide, un pas uniforme et une densité d'enroulement constante.
3. Contrôle de rotation du moteur pas à pas avec réglage des paramètres numériques
L'angle de rotation de l'élément filtrant est contrôlé avec précision. Les paramètres tels que les tours de départ, les tours de fin, le pas et la quantité de production peuvent être directement saisis via l'écran tactile.
4. Prend en charge les modes d'enroulement en spirale et circulaire
Mode spirale : utilisé pour couvrir uniformément toute la longueur de l’élément filtrant.
Mode circulaire : Utilisé pour le renforcement local ou la fixation d'extrémité.
Il répond à différentes exigences du processus de production.
5. Contrôle indépendant de la valve à double colle, application d'adhésif flexible
La vanne à colle 1 et la vanne à colle 2 peuvent être ouvertes indépendamment ou simultanément. La fonction de distribution manuelle de colle permet un réglage facile du volume de colle (qui peut être mesuré avec une tasse à mesurer).
6. Arrêt automatique après avoir atteint la quantité de production
Définissez à l’avance la quantité de production cible. La machine s'arrête automatiquement après avoir atteint la sortie prédéfinie, ce qui la rend adaptée à la production de nuit sans surveillance.
7. Structure compacte et faible encombrement
Dimensions de la machine : 1 800 × 900 × 1 700 mm, adaptée à un aménagement flexible de l'atelier.
8. Interface tactile chinois/anglais, opération facile
Le réglage des paramètres, le réglage manuel et le fonctionnement automatique sont clairement affichés. Le stockage des recettes permet de basculer en un clic entre différentes spécifications de produits.

Paramètres techniques

Précautions d'installation

Installez la machine sur un site plat et bien aéré, à l'abri des poussières à haute température.
Gardez une distance ≥1 mètre par rapport aux murs gauche, droit et arrière, et ≥1,5 mètres à l'avant.
Utilisez un chariot élévateur d'une capacité supérieure à 1 tonne pour le transport.
Fixez la machine et nivelez-la correctement.
Alimentation : 220V/50Hz avec mise à la terre indépendante.
Pression d'alimentation en air : 0,6 MPa.
Vérifiez les câbles, le bouton d'arrêt d'urgence et le couvercle de protection avant l'utilisation.

Foire aux questions (Q&R)

Q1 : Comment les positions de début et de fin du bobinage peuvent-elles être contrôlées avec précision ?
R : Ajustez la position de l'interrupteur du capteur. Serrez d'abord l'élément filtrant, puis déplacez la sortie de colle pour l'aligner avec la position de départ en mode manuel. Déplacez l'interrupteur du capteur gauche jusqu'à ce que le voyant s'allume et fixez-le. La position finale est automatiquement contrôlée en réglant les tours de fin sur l'écran tactile.

Q2 : Que dois-je faire si le pas d'enroulement est inégal ?
R : Vérifiez si la vis trapézoïdale et l'écrou sont usés ou coincés pour garantir une transmission fluide. Vérifiez également si les paramètres du pilote de moteur pas à pas sont définis conformément au manuel d'instructions.

Q3 : Que dois-je faire s'il n'y a pas de sortie de colle ou si la colle ne peut pas s'arrêter proprement ?
R : Raisons possibles :
① La boîte à colle n'a pas atteint la température prédéfinie → attendez la fin du chauffage.
② Défaillance de l'électrovanne de la vanne à colle → réparer ou remplacer.
③ Obstruction du tuyau de colle → nettoyer ou remplacer.
④ La vis de réglage de la colle est trop serrée → tournez-la dans le sens inverse des aiguilles d'une montre pour augmenter le débit de colle.

Q4 : Quels matériaux filtrants et types de fils conviennent à cette machine ?
R : Il convient à l’enroulement en cercle extérieur d’éléments filtrants en papier, d’éléments filtrants en fibres composites et d’autres matériaux. Les matériaux de fil peuvent inclure du fil de fibre de verre, du fil de polyester, du fil de coton, etc. Combiné à un adhésif thermofusible, il offre de fortes performances de liaison.

Informations d'achat

Cet équipement est une machine d'enroulement de fil d'élément filtrant et de distribution de colle, adaptée à la production en série de renforts de cercle extérieur de filtre à huile et à carburant.
Des tests d'échantillons gratuits sont disponibles (envoyez vos éléments filtrants, et nous effectuerons des tests d'enroulement et renverrons des échantillons pour inspection).
Les commandes groupées sont éligibles à des réductions. Veuillez contacter le service commercial pour connaître le délai de livraison.
Des solutions personnalisées sont disponibles pour des longueurs plus longues (> 1 000 mm), des diamètres plus grands (> 400 mm) ou des modes d'enroulement spéciaux.
Des manuels chinois + anglais, des schémas électriques et des listes de composants pneumatiques sont fournis avec la machine.
