Machine de collage horizontale Hdaf

Achetez une colleuse horizontale Hdaf de haute qualité auprès de Pulan, un fabricant professionnel et fournisseur direct d'usine en Chine. Cet équipement prend en charge des espacements de colle et des chemins de distribution personnalisables, s'adaptant à divers processus tels que des lignes droites, des cercles et des spirales. Des échantillons et des garanties sont disponibles, les prix sont compétitifs (directement usine) et la certification CE est une option. C'est un choix fiable pour vos besoins d'approvisionnement.

Qu'est-ce que la colleuse horizontale Hdaf ?

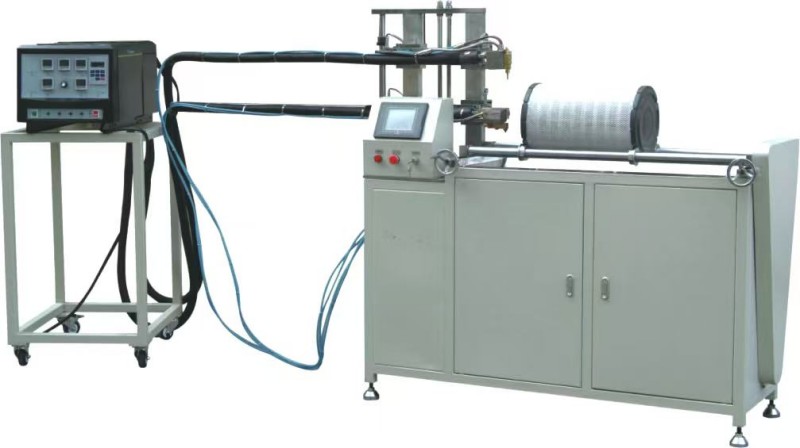

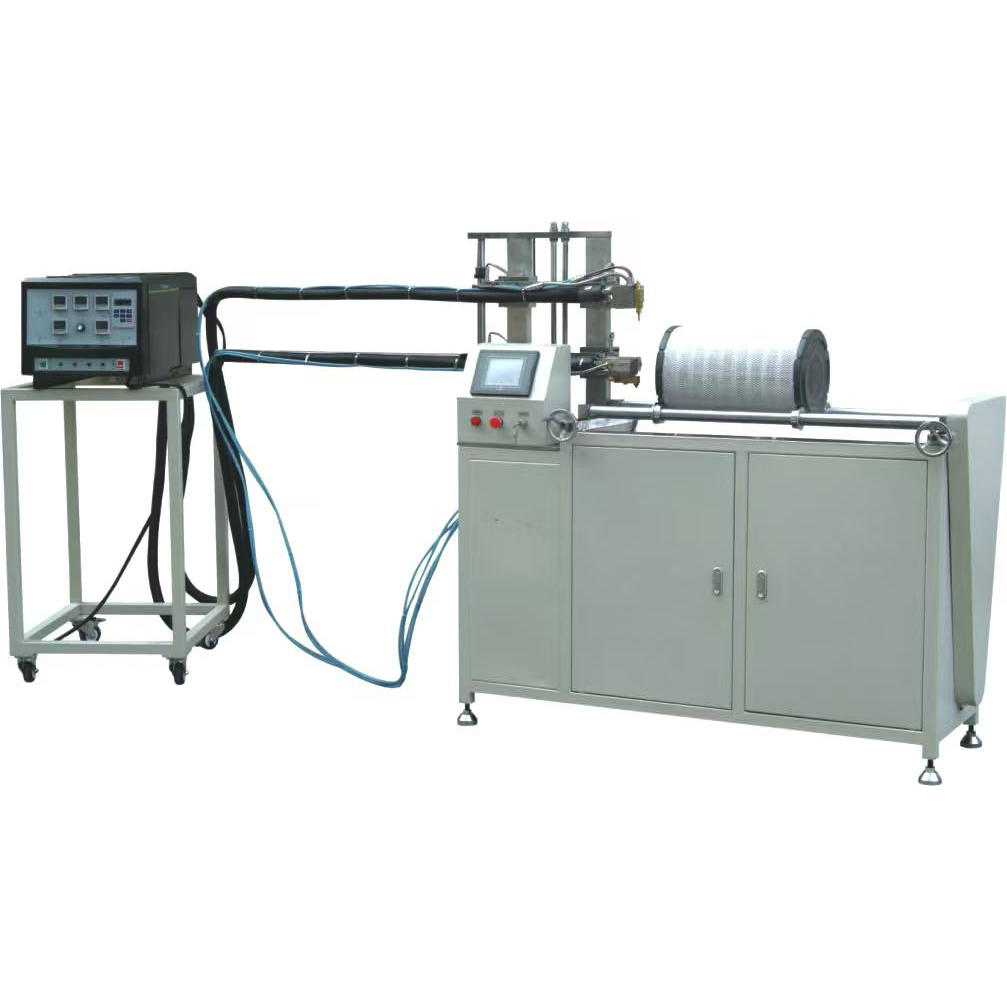

La machine de collage horizontale Hdaf est un système automatisé conçu pour appliquer un adhésif thermofusible sur de grands éléments de filtre à air cylindriques et coniques. Il se compose de cinq composants principaux : un mécanisme d'entraînement pour les pistolets de distribution supérieur et inférieur, un mécanisme de support de pièce, un mécanisme d'entraînement de pièce, une console de commande à écran tactile et une unité d'adhésif thermofusible. La machine utilise un système à crémaillère et pignon pour déplacer les pistolets de distribution et un entraînement par chaîne pour faire tourner la pièce, permettant trois modèles de distribution (linéaire, circulaire et spirale) pour faciliter la production efficace de grands éléments de filtre à air.

Tableau des spécifications techniques

Caractéristiques du produit

1. Trois modes de versement : les modèles linéaires, circulaires et en spirale peuvent être librement commutés pour répondre aux diverses exigences du produit.
2. Contrôle indépendant des cercles intérieurs et extérieurs : permet le versement simultané ou séparé des cercles intérieurs et extérieurs, garantissant flexibilité et efficacité.
3. Écran tactile et contrôle PLC : fonctionnement intuitif et simple ; prend en charge les interfaces chinoises et anglaises avec des paramètres pratiques.
4. Large gamme de compatibilité de pièces : s'adapte à des longueurs de pièces jusqu'à 950 mm et des diamètres de 100 mm ou plus.
5. Structure horizontale pour un fonctionnement stable : les arbres de support et les rouleaux réglables assurent un positionnement précis de la pièce.
6. Efficacité de production élevée : production de 3 à 5 pièces par minute, répondant aux besoins de production de masse.
7. Sûr et fiable : équipé de fonctionnalités de sécurité telles qu'un interrupteur d'arrêt d'urgence, des protections et une protection de mise à la terre.

Principes de base et processus de production

Un mécanisme à crémaillère et pignon entraîne le pistolet à colle en mouvement d'avant en arrière pour une distribution linéaire ; un entraînement par chaîne fait tourner le support de pièce pour une distribution circulaire ; et le mouvement simultané des deux à un rapport de vitesse spécifique permet une distribution en spirale.

Processus de production détaillé :

1. Ajustez le support de la pièce à usiner : ajustez l'espacement entre les deux arbres d'entraînement en fonction du diamètre de l'élément filtrant et ajustez l'espacement entre les rouleaux de support en fonction de sa longueur.
2. Chargement de la pièce : placez l'élément filtrant sur les rouleaux de support.
3. Sélectionnez le mode de distribution : utilisez l'écran tactile pour sélectionner le mode linéaire, circulaire ou en spirale.
4. Distribution linéaire : le pistolet à colle se déplace tandis que la pièce reste immobile pour distribuer un cordon droit d'adhésif ; une fois terminée, la pièce est tournée pour distribuer le cordon suivant.
5. Distribution circulaire : la pièce tourne d'un tour complet tandis que le pistolet à colle reste stationnaire pour compléter un cordon circulaire ; le pistolet à colle change ensuite de position pour distribuer le cercle suivant.
6. Distribution en spirale : le pistolet à colle et la pièce à travailler se déplacent de manière synchrone selon un rapport défini pour distribuer en continu un cordon d'adhésif en spirale.
7. Déchargement : Une fois la distribution terminée, retirer le produit fini.

Que faut-il prendre en compte lors de l'installation ?

1. Sélection du site : placez la colleuse horizontale Hdaf dans un espace de travail approprié ou sur la chaîne d'assemblage d'éléments filtrants ; assurez-vous que le sol est de niveau, propre et bien ventilé, et évitez les zones soumises à des températures élevées ou à une poussière excessive.
2. Disposition et positionnement : marquez la ligne centrale d'installation de l'équipement en fonction de l'emplacement désigné.
3. Déballage et manutention : Retirez l'emballage et le film anti-poussière, puis utilisez un chariot élévateur pour déplacer la machine vers sa position fixe.
4. Exigences de dégagement : Maintenir une distance d'au moins 1 mètre par rapport aux murs sur les côtés gauche, droit et arrière, et d'au moins 1,5 mètre à l'avant.
5. Ancrage et mise à niveau : fixez la machine à l'aide de boulons d'ancrage ou de patins en caoutchouc antidérapants, puis mettez la machine à niveau.
6. Connexion électrique : 220 V/50 Hz ; une connexion à la terre de protection est obligatoire, le fil de terre étant connecté au boulon d'ancrage de la machine.
7. Connexion d'alimentation en air : La pression d'alimentation en air doit être de 0,6 MPa ; connectez-vous uniquement lorsque cette condition est remplie.

FAQ

Q1 : À quels produits la colleuse horizontale Hdaf est-elle adaptée ?
R : Il convient à la distribution d'adhésif thermofusible sur de grands éléments de filtre à air cylindriques et coniques, tels que ceux des purificateurs d'air et des véhicules lourds.

Q2 : Quels modèles de distribution l’équipement prend-il en charge ?
R : Il prend en charge trois modèles de distribution : linéaire, circulaire et spirale ; il peut distribuer sur les cercles intérieurs et extérieurs simultanément ou indépendamment.

Q3 : Peut-il accueillir des éléments filtrants de différentes longueurs et diamètres ?
R : Oui. Il gère des pièces d'une longueur ≤950 mm et d'un diamètre ≥100 mm ; les ajustements sont effectués en modifiant l'espacement entre les arbres d'entraînement et les rouleaux de support.

Q4 : La vitesse de distribution est-elle réglable ?
R : Oui. Des paramètres tels que la vitesse de déplacement du pistolet à colle, la vitesse de rotation de la pièce et le délai de distribution en spirale peuvent être réglés via l'écran tactile.

Q5 : Quelle est l’efficacité de production de l’équipement ?
R : La capacité de production est de 3 à 5 pièces par minute.

Q6 : L’opération est-elle complexe ?
R : Non, ce n’est pas complexe. Il dispose d'une interface à écran tactile avec des modes manuels et automatiques, et les réglages des paramètres sont intuitifs.

Q7 : De quelles caractéristiques de sécurité dispose-t-il ?
R : Il est équipé d'un interrupteur d'arrêt d'urgence, d'un verrouillage de protection et d'une protection de mise à la terre ; les protocoles de sécurité interdisent strictement d'ouvrir la protection pendant que la machine est en marche.

Q8 : Que dois-je faire si le pistolet à colle ne distribue pas de colle ?
R : Causes possibles : pas d'adhésif thermofusible dans la machine, l'alimentation en air du pistolet à colle est coupée ou un dysfonctionnement de la machine. Dépannage : ajoutez de l'adhésif, ouvrez l'alimentation en air ou inspectez/réparez/remplacez la machine.

Q9 : Comment la maintenance quotidienne est-elle effectuée ?
R : Gardez la machine propre quotidiennement et retirez tout adhésif thermofusible collé ; lubrifier régulièrement les chaînes de transmission et les joints mobiles ; inspecter les fixations et les composants d’entraînement tous les mois.

Q10 : La personnalisation est-elle disponible ?
R : Oui, nous prenons en charge la personnalisation et les commandes groupées.
